Radial MCH2-2V-50D-4/8

Олег — Wed, 16 Jan 2019 12:00:47 +0000

Очень частот частоты будущих ретрансляторов назначаются в тот момент, когда финансирование системы связи уже произведено и оборудование должно лежать на складе. Глупо, но это факт. Поэтому мы решили разрабатывать изделия, которые минимально зависимы от рабочих частот.

Учитывая,что частоты приёма и передачи, как правило, стандартизированы и разнос лежит в пределах 4-8 МГц, а мощность ретрансляторов не превышает 50 Ватт,то мы разработали универсальный комбайнерный модуль, на основе нового малогабаритного широкополосного гибридного комбайнера. Таким образом на свет появился MCH2-2V-50D-4/8.

Он состоит из нестандартного «сдвоенного» малогабаритного дуплексера, приёмной распредпанели и широкополосного гибридного комбайнера, перекрывающего весь VHF диапазон.

Удобное малогабаритное устройство. Универсальная «таблетка» во многих случаях.

Положив на склад стандартный модуль, дилер всегда будет готов применить его при организации универсальной системы мультиплексии.

Он состоит из нестандартного «сдвоенного» малогабаритного дуплексера, приёмной распред-панели и широкополосного гибридного комбайнера, перекрывающего весь VHF диапазон.

Удобное малогабаритное устройство. Универсальная «таблетка» во многих случаях.

Функциональная схема

Электрические характеристики
Модель	MCH2-2V-50D-4/8
Рабочий диапазон частот HIGH, МГц	167.525-168.725
Рабочий диапазон частот LOW, МГц	161.800-163.000
Число подключаемых передатчиков	2
Число подключаемых приемников	2
Разнос TX/RX, МГц	5.7
Разнос ТХ/ТХ, кГц	25-300
Изоляция не хуже, dB TX/RX	>100
Изоляция типовая, dB TX/ТX	>75
Изоляция типовая, dB RX/RX	>23
Потери ANT-RX, dB	4.5
Потери TX-ANT, dB	5.5
Импеданс, Ом	50
КСВ, не хуже	1,3
Проходная мощность на канал, Вт	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от +5 до +35

Механические характеристики
Модель	MCH2-2V-50D-4/8
Масса, кг	4.4
Разъем	N-мама
Крепление в 19″ стойку	есть
Габариты (ДхШхВ), мм	484х250х88
Высота в стойке	2U

Потери Антенна-Передатчик	Потери Антенна-Приемник

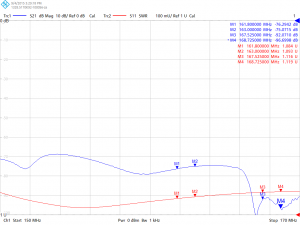

Развязка между передатчиками	Развязка между приемниками

Развязка Приемник-Передатчик

Radial MCH-2V-50D-4,5/6

Олег — Wed, 16 Jan 2019 11:47:19 +0000

Учитывая,что частоты приёма и передачи, как правило, стандартизированы и разнос лежит в пределах 5 МГц, а мощность ретрансляторов не превышает 50 Ватт,то мы разработали универсальный комбайнерный модуль,на основе нового малогабаритного широкополосного гибридного комбайнера. Таким образом на свет появился MCH-2V-50D-4,5/6.

Он состоит из стандартного малогабаритного дуплексера ,приёмной распредпанели и широкополосного гибридного комбайнера,перекрывающего весь VHF диапазон.

Удобное малогабаритное устройство. Универсальная «таблетка» во многих случаях

Учитывая,что частоты приёма и передачи, как правило, стандартизированы и разнос лежит в пределах 5 МГц, а мощность ретрансляторов не превышает 50 Ватт,то мы разработали универсальный камбайнерный модуль,на основе нового малогабаритного широкополосного гибридного комбайнера. Таким образом на свет появился MCH-2V-50D-4,5/6.

Он состоит из стандартного малогабаритного дуплексера ,приёмной распред-панели и широкополосного гибридного комбайнера,перекрывающего весь VHF диапазон.

Удобное малогабаритное устройство. Универсальная «таблетка» во многих случаях.

Функциональная схема

Электрические характеристики
Модель	MCH-2V-50D-4,5/6
Рабочий диапазон частот, МГц	150-174
Число подключаемых передатчиков	2
Число подключаемых приемников	2
Разнос TX/RX, МГц	4,5-13
Разнос ТХ/ТХ, кГц	6,25-500
Потери ТХ-ANT, dB	4.8
Потери ANT-RX, dB	3.9
Изоляция не хуже, dB TX/RX	100
Изоляция типовая, dB TX/ТX	>72
Изоляция типовая, dB RX/RX	>30
Импеданс, Ом	50
КСВ, не хуже	1,3
Проходная мощность на канал, Вт	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от +5 до +35

Механические характеристики
Модель	MCH-2V-50D-4,5/6
Масса, кг	3,6
Разъем	N-мама
Крепление в 19″ стойку	есть
Габариты (ДхШхВ), мм	484х250х44
Высота в стойке	1 U

Потери Антенна-Передатчик	Потери Антенна-Приемник

Развязка между передатчиками	Развязка между приемниками

Развязка Приемник-Передатчик

Radial HPSW VHF UHF

Олег — Wed, 16 Jan 2019 11:16:47 +0000

Высокочастотный переключатель предназначен для физического разделения на два порта TX (передача) и RX (прием) одного общего порта Rx/Tx радиостанций.

Используется в случаях создания системы сложения (деления) АФУ на объектах со множеством радиостанций с одним антенным гнездом на оптимальное количество антенн и улучшения ЭМС.

Работа ВЧ переключателя основана на свойстве PIN – диодов пропускать или запирать ВЧ сигнал при наличии или отсутствии управляющего постоянного напряжения. При подаче ВЧ мощности переключатель автоматически переключает общий порт Rx/Tx на порт Tx OUT. При отсутствии ВЧ мощности к общему порту Rx/Tx подключен порт Rx IN.

Xарактеристики
Модель	HPSW VHF	HPSW UHF
Рабочая полоса, МГц	140-174	400-490
КСВ ТХ, не более	01.мар	01.мар
КСВ RX, не более	01.май	2.0
Затухание (потери) в плече TX, не более dB	0.4	0.4
Затухание (потери), в плече RX, не более dB	0.8	0.8
Развязка, не менее, dB	40	40
Импеданс, Ом	50	50
Проходная мощность, не более, Вт	50	50
Минимальная мощность срабатывания, не более, Вт	2	2
Напряжение питания, В	12	12
Режим работы	двухчастотный симплекс (полудуплекс)
Масса, кг	0.62	0.62
Габариты, мм	480х45х110	480х45х110
Тип разъемов	N – мама	N – мама

Типовые амплитудно-частотные характеристики ВЧ переключателей

Radial DIP-2/70-100

Олег — Wed, 16 Jan 2019 11:07:01 +0000

Диплексер – устройство сложения двух радиосигналов различных диапазонов. Данная модель отличается от многочисленных дешевых коммерческих диплексеров своими высокими эксплуатационными характеристиками. А именно – глубина режекции противоположного диапазона составляет более 90-100 dB! Это достигнуто путем применения 7-ми звенных LC фильтров с характеристикой Чебышева. Используемые многооборотные конденсаторы с высокой реактивной мощностью позволяют пропускать сигналы передатчиков с мощностью до 100 ватт. Такие диплексеры хорошо подходят для передачи по одному кабелю в одну двухдиапазонную антенну сигналов VHF и UHF репитеров.

Электрические характеристики
Модель	DIP-2/70-100
Диапазон Low	140-150
Диапазон High	430-450
Потери не более (с подстройкой), dB	0.4
Изоляция не менее, dB	90
КСВ не хуже	1.2
Максимальная подводимая мощность, W	100
Импеданс, Ohm	50
Диапазон рабочих температур, °C	От -20 до +40

Механические характеристики
Модель	DIP-2/70-100
Вес, кг	01.янв
Установка	внутри помещений
Разъемы	N-мама
Крепеж в 19″ стойку	под заказ
Габариты, см	22×12x4.5

Типовые амплитудно-частотные характеристики диплексера

Radial DIP-2/70-50

Олег — Wed, 16 Jan 2019 11:00:39 +0000

Диплексер предназначен для подключения к одной двухдиапазонной антенне двух однодиапазонных радиостанций и их поочередной работы. Также этот диплексер можно применять для подключения двух однодиапазонных антенн и двухдиапазонной радиостанции.

Следует отметить, что данный вид диплексера не предназначен для кроссдиапазонной работы (например, одновременно TX-145 и RX-435). Для этих целей применяют DIP-2/70-100.

Электрические характеристики
Модель	DIP-2/70-50
Диапазон Low	140-150
Диапазон High	430-450
Потери не более (с подстройкой), dB	0.4
Изоляция не менее, dB	50
КСВ не хуже	1.2
Максимальная подводимая мощность, W	50
Импеданс, Ohm	50
Диапазон рабочих температур, °C	От -40 до +50

Механические характеристики
Модель	DIP-2/70-50
Вес, кг	0.22
Установка	внутри помещений
Разъемы	N-мама
Габариты, мм	50х82х31

Типовые амплитудно-частотные характеристики диплексера

Radial DPS2-12U

Олег — Wed, 16 Jan 2019 10:49:37 +0000

Дуплексеры DPS2-12U(L,H) построены на основе объединения двух групп последовательно включенных полосовых коаксиальных резонаторов. При разносах от 5 до 10 МГц они обеспечивают полнодуплексный режим работы базовых станций при минимальных потерях.

Электрические характеристики
Модель	DPS2-12UL	DPS2-12UH
Рабочий диапазон частот, МГц	400-440	430-470
Потери в полосе 3МГц не более, dB	1,9
Потери в полосе 5МГц не более, dB	2,6
Полоса пропускания в тракте RX, МГц	3 – 5
Полоса пропускания в тракте ТХ, МГц	3 – 5
Импеданс, Ом	50
Изоляция не хуже, dB	90
КСВ, не хуже	1,3
Проходная мощность, Вт	150
Диапазон рабочих температур с гарантированной стабилизацией, °С	от 0 до +40

Механические характеристики
Модель	DPS2-12UL	DPS2-12UH
Масса, кг	5,7
Разъем	N-мама
Габариты, мм	372 х 126 х 230 (450)

Типовые амплитудно-частотные характеристики дуплексера DPS2-12UH

Типовые амплитудно-частотные характеристики дуплексера DPS2-12UL

Radial MDF2-6U-10HP

Олег — Wed, 16 Jan 2019 10:38:27 +0000

Популярность частотного разноса 10 МГц между приёмом и передачей в ретрансляторах на UHF диапазоне позволяет стандартизировать конструкции дуплексеров и изготавливать их сразу на весь диапазон без разбивки модельного ряда на субдиапазоны.

Работа многоканальной системы связи повышает требования к дуплексерам в частности их проходной мощности. Наша компания разработала специальный дуплексер MDF2-6U10HP с проходной мощностью 150 Ватт (в одноканальном режиме).

Это означает, что через него могут работать до 4-х DMR каналов с мощностью 20 Вт.

Дуплексер выполнен на основе полноразмерных медных трубчатых 1/4 волновых резонаторах в корпусах сечением 2 дюйма(52 мм).

Технологические отверстия в резонаторах допускают некоторую подстройку линий связи с резонаторами и точную настройку на любом участке рабочего диапазона.

Это означает, что через него могут работать до 4-х DMR каналов с мощностью 20 Вт.

Электрические характеристики
Модель	MDF2-6U-10HP
Рабочий диапазон частот, МГц	400-470
Потери (с подстройкой) не более, dB	0.8
Разнос TX/RX, МГц	8 – 13
Импеданс, Ом	50
Изоляция не хуже, dB	85
КСВ, не хуже	1.5
Проходная мощность, не более, Вт	150
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -30 до +50

Механические характеристики
Модель	MDF2-6U-10HP
Масса, кг	3.1
Разъем	N-мама
Габариты, мм	302×332x65

Типовые амплитудно-частотные характеристики дуплексера MDF2-6U-10HP

Radial MDF1-6UM8/13

Олег — Wed, 16 Jan 2019 10:30:36 +0000

Малогабаритные мобильные дуплексеры изготовлены на шестизвенных спиральных резонаторах по режекторной схеме. При разносе 36 МГц (MDF1-6A) и 10 МГц (MDF1-6U) они обеспечивают полнодуплексный режим работы мобильных радиостанций при минимальных потерях и стандартной выходной мощности 50 Вт. Дуплексер MDF1-6A может быть удачно применен в системах транкинговой связи МРТ 1327, Алтай, Валдай, Волемот, а также радиостанциях Речного регистра. Однако стоит заметить, что подобные дуплексеры оказываются низкоэффективными в случаях их применения на базовых станциях и в местах с сомнительной ЭМС.

Электрические характеристики
Модель	MDF1-6A	MDF1-6UL8/13	MDF1-6UM8/13
Рабочий диапазон	300-305/	400-430	440-470
частот, МГц	336-342	400-430	440-470
Потери (с подстройкой) не более, dB	0,8	1.3	1,3
Минимальный разнос TX/RX, МГц	36	авг.13	авг.13
Импеданс, Ом	50
Изоляция не хуже, dB	75
КСВ, не хуже	1.5
Проходная мощность, Вт	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50

Механические характеристики
Модель	MDF1-6A	MDF1-6UL8/13	MDF1-6UM8/13
Масса, кг	0,734	0,62	0,62
Разъем	N-мама
Габариты, мм	170х160х40

Типовые амплитудно-частотные характеристики дуплексеров MDF1-6UM8/13

Radial MDF1-6U-10

Олег — Wed, 16 Jan 2019 10:23:28 +0000

Дуплексер выполнен на основе полноразмерных медных трубчатых 1/4 волновых резонаторах в корпусах сечением 1 дюйм(25 мм).

Электрические характеристики
Модель	MDF1-6U-10
Рабочий диапазон частот, МГц	400-470
Потери (с подстройкой) не более, dB	1.2
Разнос TX/RX, МГц	8.13
Импеданс, Ом	50
Изоляция не хуже, dB	85
КСВ, не хуже	1.5
Проходная мощность, не более, Вт	50
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -30 до +50

Механические характеристики
Модель	MDF1-6U-10
Масса, кг	1.1
Разъем	N-мама
Габариты, мм	285×156x32

Типовые амплитудно-частотные характеристики дуплексера MDF1-6U-10

Габаритно-посадочный чертеж

Radial MDF1-6UH5/8

Олег — Wed, 16 Jan 2019 10:15:00 +0000

Малогабаритный, мобильный, шести-резонансный дуплексер UHF диапазона 440-490 МГц.

Электрические характеристики
Модель	MDF1-6UL5/8	MDF1-6UH5/8
Рабочий диапазон частот, МГц	400-450	440-490
Потери (с подстройкой) не более, dB	1.3	1.3
Разнос TX/RX, МГц	5.8	5.8
Импеданс, Ом	50	50
Изоляция не хуже, dB	85	85
КСВ, не хуже	1,5	1.5
Проходная мощность, Вт	не более 50	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50	от -30 до +50

Механические характеристики
Модель	MDF1-6UL5/8	MDF1-6UH5/8
Масса, кг	1.1	1.1
Разъем	N-мама	N-мама
Габариты, мм	156×32x278	156×32x278

Типовая амплитудно-частотная характеристика дуплексера
MDF1-6UL5/8	MDF1-6UH5/8

Radial MDF1-6UL5/8

Олег — Wed, 16 Jan 2019 10:11:40 +0000

Малогабаритный, мобильный, шести-резонансный дуплексер UHF диапазона 400-450 МГц.

Электрические характеристики
Модель	MDF1-6UL5/8	MDF1-6UH5/8
Рабочий диапазон частот, МГц	400-450	440-490
Потери (с подстройкой) не более, dB	1.3	1.3
Разнос TX/RX, МГц	5.8	5.8
Импеданс, Ом	50	50
Изоляция не хуже, dB	85	85
КСВ, не хуже	1,5	1.5
Проходная мощность, Вт	не более 50	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50	от -30 до +50

Механические характеристики
Модель	MDF1-6UL5/8	MDF1-6UH5/8
Масса, кг	1.1	1.1
Разъем	N-мама	N-мама
Габариты, мм	156×32x278	156×32x278

Типовая амплитудно-частотная характеристика дуплексера
MDF1-6UL5/8	MDF1-6UH5/8

Radial MDF1-6UL-40

Олег — Wed, 16 Jan 2019 10:02:09 +0000

Малогабаритные мобильные дуплексеры изготовлены на шестизвенных спиральных резонаторах по режекторной схеме. При разносе 40 МГц они обеспечивают полнодуплексный режим работы мобильных радиостанций при минимальных потерях и стандартной выходной мощности 50 Вт. Габариты дуплексеров позволяют крепить их с радиостанциями в одном корпусе.

Электрические характеристики
Модель	MDF1-6UL-40
Рабочий диапазон частот, МГц	390-450
Потери (с подстройкой) не более, dB	0,5
Разнос TX/RX, МГц	40
Импеданс, Ом	50
Изоляция не хуже, dB	75
КСВ, не хуже	1,5
Проходная мощность, Вт	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50

Механические характеристики
Модель	MDF1-6UL-40
Масса, кг	0,7
Разъем	N-мама
Габариты, мм	170х156х32

Типовые амплитудно-частотные характеристики дуплексеров MDF1-6UL-40

Radial DPS2-12T

Олег — Wed, 16 Jan 2019 09:52:17 +0000

Малогабаритный, полосный, двенадцати-резонансный дуплексер UHF диапазона 380-400 МГц.

Электрические характеристики
Модель	DPS2-12T
Рабочий диапазон частот, МГц	380 – 400
Полосы пропускания, МГц
Low band	380 – 385
High band	390 – 395
Потери с подстройкой не более, db	1,5
Разнос частот TX/RX (min), МГц	5
Изоляция не менее, dB	>65
Макс.подвод.мощность, Вт	200
Импеданс, Ом	50
Диапазон рабочих температур	от -30 до +60
Электрическая длина резонаторов	1/4λ

Механические характеристики
Модель	DPS2-12T
Масса, кг	8,1
Разъем	N-female
Габариты, мм	484х176х420
Использование	Indoor
Крепеж в 19″ стойку	Есть

Типовые амплитудно-частотные характеристики дуплексеров DPS2-12T

Radial MDF1-6A

Олег — Wed, 16 Jan 2019 09:44:13 +0000

Электрические характеристики
Модель	MDF1-6A	MDF1-6UL8/13	MDF1-6UM8/13
Рабочий диапазон	300-305/	400-430	440-470
частот, МГц	336-342	400-430	440-470
Потери (с подстройкой) не более, dB	0,8	1.3	1,3
Минимальный разнос TX/RX, МГц	36	авг.13	авг.13
Импеданс, Ом	50
Изоляция не хуже, dB	75
КСВ, не хуже	1.5
Проходная мощность, Вт	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50

Механические характеристики
Модель	MDF1-6A	MDF1-6UL8/13	MDF1-6UM8/13
Масса, кг	0,734	0,62	0,62
Разъем	N-мама
Габариты, мм	170х160х40

Типовые амплитудно-частотные характеристики дуплексеров MDF-6A

Radial DPS2-6VM

Олег — Wed, 16 Jan 2019 09:36:01 +0000

В основе этого дуплексера лежат два полосно-пропускающих фильтра PS2-3V. Область применения этих дуплексеров очень узкая. Это исключительно ретрансляторы многоканальных сайтов МВД с разносом частот TX/RX — 148/172 МГц. Полоса прозрачности у обоих плеч дуплексера DPS2-6V составляет 1,5 МГц. Поэтому их выгодно использовать при комплексном построении сложной системы АФО на зданиях УГПС, ГИБДД, вневедомственной охраны, где связисты по старинке продолжают устанавливать «лес» антенн, и создавать сами себе помехи.

Электрические характеристики
Модель	DPS2-6VM
Рабочий диапазон частот, МГц	148/172
Потери (с подстройкой) не более, dB	1,5
Минимальный разнос TX/RX, МГц	20
Максимальная полоса пропускания, МГц	1,5
Импеданс, Ом	50
Изоляция не хуже, dB	80/60
КСВ, не хуже	1,3
Проходная мощность, Вт	не более 150
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50

Механические характеристики
Модель	DPS2-6VM
Масса, кг	2,5
Разъем	N-мама
Габариты, мм	484х88х180
Крепление в 19″ стойку	есть

Типовые амплитудно-частотные характеристики дуплексера DPS2-6VM

Radial DPS2-12V

Олег — Wed, 16 Jan 2019 09:29:25 +0000

Дуплексер выполнен на осове двух шестизвенных эллиптических фильтров, что обеспечивает широкую полосу пропускания и небольшой разнос между каналами приема и передачи. Может устанавливаться в тракт передачи после комбайнера небольшой мощности.

Электрические характеристики
Модель	DPS2-12V
Рабочий диапазон частот, МГц	140-173
Потери c подстройкой не более, dB	2.5
Минимальный разнос ТХ/RX, МГц	5
Максимальная полоса пропускания, МГц	2
Импеданс, Ом	50
Изоляция не хуже, dB	80
КСВ, не хуже	1,3
Проходная мощность, Вт	200
Диапазон рабочих температур, ⁰С	от -30 до +50
Электрическая длина резонатора	1/4λ

Механические характеристики
Модель	DPS2-12V
Масса, кг	11,5
Разъем	N-female
Габариты, мм	484х330х125
Использование	Внутри помещений

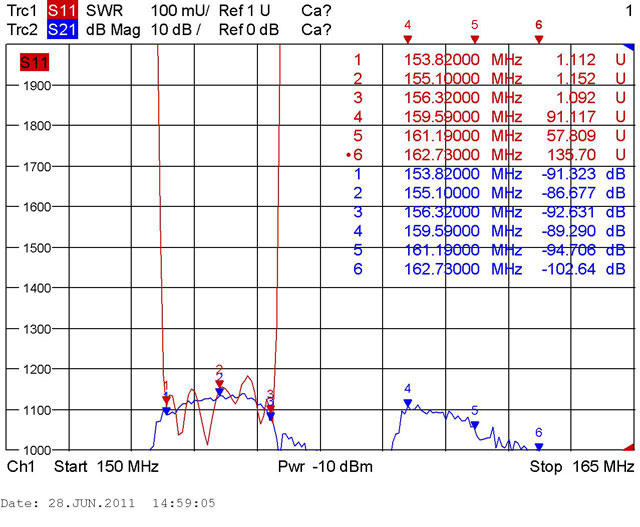

Типовые амплитудно-частотные характеристики дуплексера DPS2-12V

Radial MDF2-8V

Олег — Wed, 16 Jan 2019 09:19:51 +0000

Развитие радиосвязи в профессиональных сферах в последние годы идет широкими шагами. Современные цифровые технологии позволяют увеличить абонентскую емкость, для чего, разумеется, потребуется дополнительные частотные каналы. Для реализации дуплексного режима работы очень важно иметь надежную защиту приемника от передатчика в широкой полосе частот. Нынешнее распределение частот диктует очень жесткие условия – при полосе рабочих каналов 1 МГц защитный участок между приемником и передатчиком составляет также 1 МГц. При этом требования по изоляции остаются также не хуже 70 dB!

Для сравнения, классические дуплексные фильтры имеют полосу режекции около 300 кГц при защитном участке более 4,5 МГц! Тем не менее, инженерам фирмы «Радиал» удалось создать достаточно компактный дуплексер с характеристиками, которые вы можете видеть ниже. Он будет интересен специалистам связи, работающим в железнодорожной области, а также всем строителям систем DMR.

Электрические характеристики
Модель	MDF2-8V
Рабочий диапазон частот, МГц	146-156
Потери (с подстройкой) не более, dB	0.5-2.5
Разнос TX/RX, МГц	1
Импеданс, Ом	50
Изоляция не хуже, dB	50
Типовая изоляция, dB	70
КСВ, не хуже	1,5
Проходная мощность, Вт	не более 100
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50

Механические характеристики
Модель	MDF2-8V
Масса, кг	2
Разъем	N-мама

Типовые АЧХ малогабаритного дуплексера MDF2-8V

Radial MDF2-6V3-4,5UK

Олег — Wed, 16 Jan 2019 09:13:04 +0000

Для построения компактных переносных ретрансляторов возникает потребность сокращать максимально размеры всех компонентов. Одним из таких устройств является дуплексер. Пожертвовав всего несколькими децибелами изоляции, есть возможность укоротить размер дуплексера на 20 %. Такое решение практически никак не отразится на чувствительности, зато даст жизнь новому изделию для тактического применения в условиях ЧС.

В компании Радиал разработан, испытан и запущен в серию такой вариант мобильного дуплексера MDF2-6V3-4.5UK.

Электрические характеристики
Модель	MDF2-6V3-4,5UK
Рабочий диапазон частот, МГц	152-165
Потери (с подстройкой) не более, dB	1
Разнос TX/RX, МГц	03.04.2005
Импеданс, Ом	50
Изоляция не хуже, dB	80
Изоляция типовая, dB	85
КСВ, не хуже	1.5
Проходная мощность, не более, Вт	100
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -30 до +50

Механические характеристики
Модель	MDF2-6V3-4,5UK
Масса, кг	4.1
Разъем	N-мама
Габариты, мм	420х332х66

АЧХ устройства

Radial MDF2-6VH-1/2HP

Олег — Wed, 16 Jan 2019 09:05:24 +0000

Активное развитие цифровых видов связи,в частотности DMR, в диапазоне VHF повышает требования к проходной мощности всего тракта и особенно дуплексного фильтра. Это связано в первую очередь с многоканальным режимом работы ретранслятора . Требования по компактности всего оборудования внутри телекоммуникационной стойки уже не допускают применения объёмных высокодобротных резонаторов. Поэтому наши специалисты разработали новые дуплексеры повышенной проходной мощности на полноразмерных 1/4 волновых резонаторах в корпусах сечением 2″ (52 мм).

Электрические характеристики
Модель	MDF2-6VL-4.5/6HP	MDF2-6VH-4.5/6HP	MDF2-6VH-1/2HP
Рабочий диапазон частот, МГц	138-156	152-174	152-174
Потери (с подстройкой) не более, dB	1.2	1.2	1.2
Разнос TX/RX, МГц	4.5 – 6	4.5 – 6	1 – 2
Импеданс, Ом	50	50	50
Изоляция не хуже, dB	80	80	80
КСВ, не хуже	1.5	1.5	1.5
Проходная мощность, не более, Вт	150	150	150
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -30 до +50	От -30 до +50	От -30 до +50

Механические характеристики
Модель	MDF2-6VL-4.5/6HP	MDF2-6VH-4.5/6HP	MDF2-6VH-1/2HP
Масса, кг	6.6	6.2	6.2
Разъем	N-мама	N-мама	N-мама
Габариты, мм	650×332x66	605×332x66	605×332x66

Типовые амплитудно-частотные характеристики дуплексера MDF2-6VH-4.5/6HP

Типовые амплитудно-частотные характеристики дуплексера MDF2-6VL-4.5/6HP

Radial MDF2-6VL

Олег — Wed, 16 Jan 2019 09:01:42 +0000

Электрические характеристики
Модель	MDF2-6VL-4.5/6HP	MDF2-6VH-4.5/6HP	MDF2-6VH-1/2HP
Рабочий диапазон частот, МГц	138-156	152-174	152-174
Потери (с подстройкой) не более, dB	1.2	1.2	1.2
Разнос TX/RX, МГц	4.5 – 6	4.5 – 6	1 – 2
Импеданс, Ом	50	50	50
Изоляция не хуже, dB	80	80	80
КСВ, не хуже	1.5	1.5	1.5
Проходная мощность, не более, Вт	150	150	150
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -30 до +50	От -30 до +50	От -30 до +50

Механические характеристики
Модель	MDF2-6VL-4.5/6HP	MDF2-6VH-4.5/6HP	MDF2-6VH-1/2HP
Масса, кг	6.6	6.2	6.2
Разъем	N-мама	N-мама	N-мама
Габариты, мм	650×332x66	605×332x66	605×332x66

Типовые амплитудно-частотные характеристики дуплексера MDF2-6VH-4.5/6HP

Типовые амплитудно-частотные характеристики дуплексера MDF2-6VL-4.5/6HP

Radial MDF2-6V

Олег — Wed, 16 Jan 2019 08:48:54 +0000

Новые модели малогабаритных дуплексеров MDF2-6V2/4.5, MDF2-6V1/2 и MDF2-6V(M)2/4.5 являются прототипом MDF-6V, но выполнены на обычных линейных (не спиральных) резонаторах в корпусах сечением 50 мм. В результате повышенная добротность помогает снизить разнос TX/RX до 2 МГц (в моделях MDF2-6V2/4.5, и MDF2-6V(M)2/4.5) и 1 МГц в MDF2-6V1/2 и несколько увеличить фильтрующие способности дуплексера.

Электрические характеристики
Модель	MDF2-6V2/4.5	MDF2-6V1/2	MDF2-6V(M)2/4.5
Рабочий диапазон частот, МГц	146-156	146-156	152-174
Потери (с подстройкой) не более, dB	0.8	1.5	1.0
Разнос TX/RX, МГц	2 – 4.5	1 – 2	2 – 4.5
Импеданс, Ом	50	50	50
Изоляция не хуже, dB	80	80	80
КСВ, не хуже	1.5	1.5	1.5
Проходная мощность, не более, Вт	100	100	100
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -5 до +40
Масса, кг	8.7
Разъем	N-мама

Механические характеристики
Модель	MDF2-6V2/4.5	MDF2-6V1/2	MDF2-6V(M)2/4.5
Масса, кг	8.7	8.7	8.7
Разъем	N-мама	N-мама	N-мама
Габариты, мм	310×53x610	310×53x610	310×53x610

Типовые амплитудно-частотные характеристики дуплексера MDF2-6V2/4.5

Типовые амплитудно-частотные характеристики дуплексера MDF2-6V1/2

Radial MDF1-12VH-48

Олег — Wed, 16 Jan 2019 08:31:56 +0000

Очень часто необходимость в приобретении дуплексера появляется раньше выделения частот под ретранслятор. И дуплексер нужен уже на складе. Но прибора для настройки нет. Что делать? Для такого случая можно применить универсальный дуплексер MDF1-12VH-48, который разработан специально под широкую полосу в стандартных участках, предназначенных для работы приемников и передатчиков диапазона 160-170 МГц.

Положив на склад такой дуплексер, дилер всегда будет готов применить его в нужный момент. Использование этого дуплексера в составе двухканального модуля MCH-2V-50 позволяет организовывать универсальную систему мультиплексии.

Электрические характеристики
Модель	MDF1-12VH-48
Рабочий диапазон частот LOW, МГц	161.800-163.000
Рабочий диапазон частот HIGH, МГц	167.525-168.725
Потери (с подстройкой) не более, dB	1,5
Разнос TX/RX, МГц	5,725
Импеданс, Ом	50
Изоляция не хуже, dB	95
Изоляция типовая, dB	97
КСВ, не хуже	1,3
Проходная мощность, Вт	не более 50
Диапазон рабочих температур	от -30 до +50

Механические характеристики
Модель	MDF1-12VH-48
Масса, кг	1,5
Разъем	N-мама
Габариты, мм	205×155x66

Типовые амплитудно-частотные характеристики дуплексеров

Radial MDF1-6VL

Олег — Wed, 16 Jan 2019 08:22:53 +0000

Мобильные дуплексеры серии «MDF1″ – это наиболее дешевое решение для построения ретрансляторов. На сегодняшний день выпускаются различные модели фильтров для разных частотных разносов передачи и приема. Малогабаритные мобильные дуплексеры изготовлены на шестизвенных спиральных резонаторах размером 1″х1″ по режекторной схеме. Габариты дуплексера MDF1-6V позволяют крепить его с радиостанциями в одном корпусе. Однако, стоит заметить, что такие дуплексеры оказываются низкоэффективными в случаях их применения на базовых станциях и в местах с сомнительной ЭМС.

Электрические характеристики
Модель	MDF1-6VM	MDF1-6VL4,5/6	MDF1-6VL6/8	MDF1-6VL8/10
Рабочий диапазон, МГц	148-149/171-173	138-156	138-156	138-156
Потери (с подстройкой) не более, dB	0,9	1,3	1,3	1,3
Разнос TX/RX, МГц	24	4,5-6	6.8	8.10
Импеданс, Ом	50	50	50	50
Изоляция не хуже, dB	75	80	80	80
Изоляция типовая, dB	80	90	90	90
КСВ, не хуже	1,5	1,5	1,5	1,5
Проходная мощность, Вт	не более 50	не более 50	не более 50	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50	от -30 до +50	от -30 до +50	от -30 до +50

Механические характеристики
Модель	MDF1-6VM	MDF1-6VL4,5/6	MDF1-6VL6/8	MDF1-6VL8/10
Масса, кг	0.93	0.93	0.93	0.93
Разъем	N-мама	N-мама	N-мама	N-мама
Габариты (на новом профиле), мм	225х156х32	225х156х32	225х156х32	225х156х32

Типовые амплитудно-частотные характеристики дуплексеров
MDF1-6VM	MDF1-6VL4,5/6

MDF1-6VL6/8	MDF1-6VL8/10

Radial MDF1-6VH

Олег — Wed, 16 Jan 2019 08:09:36 +0000

Появление на отечественном рынке полнодуплексных мобильных радиостанций вызвало большой интерес к дуплексным фильтрам, обеспечивающим одновременную работу мобильной станции на одну антенну. Нами выпускаются такие устройства. На верхний участок VHF диапазона это мобильные дуплексные фильтры MDF1-6VН. Малогабаритные мобильные дуплексеры изготовлены на шестизвенных спиральных резонаторах по режекторной схеме. При разносах 4,5-6 МГц (MDF1-6VН4,5/6), 6-8 МГц (MDF1-6VH6/8), 8-10 МГц (MDF1-6VH8/10) и 15 МГц (MDF1-6VH-15) они обеспечивают полнодуплексный режим работы мобильных радиостанций при минимальных потерях и стандартной выходной мощности 50 Вт. Габариты дуплексера MDF1-6V позволяют крепить его с радиостанциями в одном корпусе. Однако, стоит заметить, что такие дуплексеры оказываются низкоэффективными в случаях их применения на базовых станциях и в местах с сомнительной ЭМС.

Электрические характеристики
Модель	MDF1-6VH4,5/6	MDF1-6VH6/8	MDF1-6VH8/10	MDF1-6VH-15
Рабочий диапазон частот, МГц	152-174	152-172	152-172	147-168
Потери (с подстройкой) не более, dB	1,3	1,3	1,3	1,3
Разнос TX/RX, МГц	4,5-6	6.8	8.10	10.15
Импеданс, Ом	50	50	50	50
Изоляция не хуже, dB	80	80	80	80
Типовая изоляция, dB	90	90	90	90
КСВ, не хуже	1,5	1,5	1,5	1,5
Проходная мощность, Вт	не более 50	не более 50	не более 50	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50	от -30 до +50	от -30 до +50	от -30 до +50

Механические характеристики
Модель	MDF1-6VH4,5/6	MDF1-6VH6/8	MDF1-6VH8/10	MDF1-6VH-15
Масса, кг	0,93	0,93	0,93	0,93
Разъем	N-мама	N-мама	N-мама	N-мама
Габариты, мм	225х156х32	225х156х32	225х156х32	225х156х32

Типовые амплитудно-частотные характеристики дуплексеров
MDF1-6VH4.5/6	MDF1-6VH6/8

MDF1-6VH8/10	MDF1-6VH-15

Габаритно-посадочный чертеж

Radial MDF-6LB

Олег — Wed, 16 Jan 2019 07:53:49 +0000

Для работы ретрансляторов в низкочастотном VHF диапазоне нами разработан и выпускается дуплексер на спиральных резонаторах. Выпускаются две модели дуплексеров: MDF-6LB(M) – на диапазон 37-44 МГц и MDF-6LB(H) – на верхний диапазон 42,5-50 МГц. При разносе 3-4 МГц они обеспечивают полнодуплексный режим работы мобильных радиостанций при минимальных потерях и стандартной выходной мощности 150 Вт. Эта конструкция значительно меньше по размерам, чем полноразмерный дуплексер DPR4-4LB.

Дуплексер MDF-6LB рекомендуется использовать совместно с нашей новой антенной GPW-1LB.

Электрические характеристики
Модель	MDF-6LB(M)	MDF-6LB(H)
Рабочий диапазон частот, МГц	37-44	42.5-50
Потери (с подстройкой) не более, dB	1,5
Минимальный разнос TX/RX, МГц	3
Импеданс, Ом	50
Изоляция не хуже, dB	90
КСВ, не хуже	1,5
Проходная мощность, Вт	не более 150
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50

Механические характеристики
Модель	MDF-6LB(M)	MDF-6LB(H)
Масса, кг	5,8	5,5
Разъем	N-мама
Габариты, мм	415×315x60	385×315x60

Типовые амплитудно-частотные характеристики дуплексеров
MDF-6LB(M)	MDF-6LB(H)

Radial DPS4-6U

Олег — Wed, 16 Jan 2019 07:42:39 +0000

Полосно-пропускающий дуплексер DPS4-6U создан специально для построения многоканальных ретрансляторов с частотным разносом частот приема и передачи в 10 МГц, и числом каналов, занимающих полосу не более 1,0 МГц. При установке шести банок (DPS4-6U) наряду с увеличением полосы пропускания улучшится крутизна скатов амплитудно-частотной характеристики.

Электрические характеристики
Модель	DPS4-6U
Рабочий диапазон частот, МГц	400-490
Потери (с подстройкой) не более, dB	1,5
Минимальный разнос TX/RX, МГц	5
Макс.полоса пропускания в плече ТХ/RX, МГц	1
Импеданс, Ом	50
Изоляция не хуже, dB	50
КСВ, не хуже	1,5
Проходная мощность, Вт	не более 200
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +60
Электрическая длина резонатора	1/4λ

Механические характеристики
Модель	DPS4-6U
Диаметр резонаторов, мм (дюймы)	110 (4″)
Масса, кг	8,4
Разъем	N-мама
Крепление в 19″ стойку	есть
Габариты, мм	360×480x225

Типовые амплитудно-частотные характеристики дуплексеров DPS4-6U

Radial DPS4-4A

Олег — Wed, 16 Jan 2019 07:35:41 +0000

Если вы планируете построение многоканального ретранслятора в диапазоне 300 МГц, но не имеете возможность установки двух разнесенных антенн, мы предлагаем использовать дуплексеры DPS4-4A и DPS4-6A. Совместно с широкополосной антенной серии D или DS он обеспечит работу ретранслятора со стандартным дуплексным разносом 36 МГц и без труда пропустит полосы передающих и приемных частот. В дуплексерах DPS4-4А и DPS4-6А каждое плечо представляет собой двух- или трехбаночный преселектор, собранный на 4″ коаксиальных резонаторах. Дуплексер DPS4-6А обеспечит пропускание большей полосы частот на передачу и прием, чем DPS4-4А.

Электрические характеристики
Модель	DPS4-4A	DPS4-6A
Рабочий диапазон частот, МГц	300-360
Потери (с подстройкой) не более, dB	1	1,5
Макс.полоса пропускания в одном плече, МГц	0,9	1,5
Импеданс, Ом	50
Изоляция не хуже, dB	55	70
КСВ, не хуже	1,5
Проходная мощность, Вт	не более 200
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +60
Электрическая длина резонатора	1/4λ

Механические характеристики
Модель	DPS4-4A	DPS4-6A
Диаметр резонаторов, мм (дюймы)	110 (4″)
Масса, кг	6,2	8,5
Разъем	N-мама
Крепление в 19″ стойку	есть
Габариты, мм	400×480x230

Типовые амплитудно-частотные характеристики дуплексеров DPS4-4A

Radial DPS8-6V

Олег — Wed, 16 Jan 2019 07:29:33 +0000

При построении многоканальных сайтов зачастую возникает необходимость объединения на одну антенну полосу передающих и полосу приемных частот. С этой задачей справится полосно-пропускающий дуплексер серии «DPS». В дуплексерах DPS8-4V и DPS8-6V каждое плечо представляет собой двух- или трехбаночный преселектор, собранный на 8″ коаксиальных резонаторах. Дуплексер DPS8-6V обеспечит пропускание большей полосы частот на передачу и прием, чем DPS8-4V.

Электрические характеристики
Модель	DPS8-4V	DPS8-6V
Рабочий диапазон частот, МГц	140-174
Потери (с подстройкой) не более, dB	1,5	2
Минимальный разнос TX/RX, МГц	3,5	1,5
Макс.полоса пропускания в плече ТХ/RX, кГц	100	300
Импеданс, Ом	50
Изоляция не хуже, dB	60	75
КСВ, не хуже	1,5
Проходная мощность, Вт	не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +60
Электрическая длина резонатора	1/4λ

Механические характеристики
Модель	DPS8-4V	DPS8-6V
Диаметр резонаторов, мм (дюймы)	206 (8″)
Масса, кг	14	21,3
Разъем	N-мама
Крепление в 19″ стойку	есть	есть
Габариты, мм	800х480х420	800х480х630

Типовые амплитудно-частотные характеристики дуплексеров DPS8-6V

Radial DPS8-4V

Олег — Wed, 16 Jan 2019 07:25:38 +0000

Электрические характеристики
Модель	DPS8-4V	DPS8-6V
Рабочий диапазон частот, МГц	140-174
Потери (с подстройкой) не более, dB	1,5	2
Минимальный разнос TX/RX, МГц	3,5	1,5
Макс.полоса пропускания в плече ТХ/RX, кГц	100	300
Импеданс, Ом	50
Изоляция не хуже, dB	60	75
КСВ, не хуже	1,5
Проходная мощность, Вт	не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +60
Электрическая длина резонатора	1/4λ

Механические характеристики
Модель	DPS8-4V	DPS8-6V
Диаметр резонаторов, мм (дюймы)	206 (8″)
Масса, кг	14	21,3
Разъем	N-мама
Крепление в 19″ стойку	есть	есть
Габариты, мм	800х480х420	800х480х630

Типовые амплитудно-частотные характеристики дуплексеров DPS8-4V

Radial DPS5-6V

Олег — Wed, 16 Jan 2019 07:16:28 +0000

При построении многоканальных сайтов зачастую возникает необходимость объединения на одну антенну полосу передающих и полосу приемных частот. С этой задачей справится полосно-пропускающий дуплексер серии «DPS». В дуплексерах DPS5-4V и DPS5-6V каждое плечо представляет собой двух- или трехбаночный преселектор, собранный на 5″ коаксиальных резонаторах. Дуплексер DPS5-6V обеспечит пропускание большей полосы частот на передачу и прием, чем DPS5-4V.

Электрические характеристики
Модель	DPS5-4V	DPS5-6V
Рабочий диапазон частот, МГц	140-174
Потери (с подстройкой) не более, dB	1,5	1,5
Минимальный разнос TX/RX, МГц	5
Макс.полоса пропускания в плече ТХ/RX, кГц	200	370
Импеданс, Ом	50
Изоляция не хуже, dB	55	70
КСВ, не хуже	1,5
Проходная мощность, Вт	не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +60
Электрическая длина резонатора	1/4λ

Механические характеристики
Модель	DPS5-4V	DPS5-6V
Диаметр резонаторов, мм (дюймы)	128 (5″)
Масса, кг	8,45	12,35
Разъем	N-мама
Крепление в 19″ стойку	есть
Габариты, мм	800×480x265

Типовые амплитудно-частотные характеристики дуплексеров DPS5-6V
