При разработке этой антенны были поставлены три основных фактора:

• максимальное усиление при круговой диаграмме,
• разборная конструкция для удобства транспортирования,
• дешевизна.

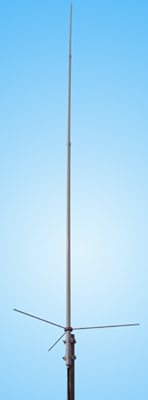

В результате была создана A10-70cm, 22-х элементная структура в стеклопластиковом чехле. Сформированный узкий лепесток обеспечивает высокое усиление на частотах использования систем телеметрии 433 МГц.

Единственный недостаток этой антенны – колебания уровня сигнала при сильном порывистом ветре, так как диаграмма антенны очень узкая.

График КСВ антенны A10-70c

Диаграмма антенны A10-70cm в Е-плоскости

Антенна Radial RS-0,5-23cm предназначены для облучения параболы диаметром 3 м, с отношениями F/D = 0,5 при работе с отражением от Луны в диапазоне 23 см.

Эта конструкция характеризуется наличием формирователя круговой поляризации и двумя портами для разделения приемного и передающего трактов.

]]> http://www.radiopro.ru/?feed=rss2&p=19157 0 http://www.radiopro.ru/?p=19147 http://www.radiopro.ru/?p=19147#comments Tue, 04 Dec 2018 18:41:24 +0000 Олег http://www.radiopro.ru/?p=19147

Антенна Radial RS-0,4-23cm предназначены для облучения параболы диаметром 3 м, с отношениями F/D = 0,4 при работе с отражением от Луны в диапазоне 23 см.

Эта конструкция характеризуется наличием формирователя круговой поляризации и двумя портами для разделения приемного и передающего трактов.

График КСВ антенны	Развязка

Диаграммы направленности антенны RS-0.4-23cm в E-плоскости на 1296 МГц

Антенна Radial A10-23cm-L специально разработана для работы в верхней полосе любительского диапазона 23 см (1200-1250 MHz) и предназначена для работы в составе ретранслятора совместно с дуплексерами MDF1-6-23 или DPRE4-6-23.

Антенна построена на принципе использования транспозиционных ½ волновых коаксиальных излучателей. Ее размеры оптимизированы для получения максимального усиления вдоль горизонта, что увеличивает эффективную зону действия ретранслятора. Однако, рабочая полоса антенны составляет только 30 МГц. Для работы в нижнем участке диапазона 23 см, 1240-1270 МГц необходимо использовать антенну A10-23-L.

Чехол антенны выполнен из стеклопластика. Антенна заземлена по постоянному току. Крепление антенны возможно как непосредственно на мачту диаметром 35-70 мм или на стену.

Усиление антенны A10-23-L	График КСВ антенны A10-23-L

Диаграмма A10-23-L в E-плоскости

Антенна Radial A10-23cm-Н специально разработана для работы в верхней полосе любительского диапазона 23 см (1270-1300 MHz) и предназначена для работы в составе ретранслятора совместно с дуплексерами MDF1-6-23 или DPRE4-6-23.

Антенна построена на принципе использования транспозиционных ½ волновых коаксиальных излучателей. Ее размеры оптимизированы для получения максимального усиления вдоль горизонта, что увеличивает эффективную зону действия ретранслятора. Однако, рабочая полоса антенны составляет только 30 МГц. Для работы в нижнем участке диапазона 23 см, 1240-1270 МГц необходимо использовать антенну A10-23-L.

Чехол антенны выполнен из стеклопластика. Антенна заземлена по постоянному току. Крепление антенны возможно как непосредственно на мачту диаметром 35-70 мм или на стену.

Усиление антенны A10-23-H	График КСВ антенны A10-23-H

Диаграмма A10-23-H в E-плоскости

Для повышения усиления антенной системы следует сужать диаграмму направленности. Для этого необходимо увеличивать число полотен антенн в горизонтальной и вертикальной плоскости, что приводит к сужению ДН в соответствующих плоскостях.

При этом необходимо обеспечивать требуемый разнос между антеннами в каждой плоскости, соблюсти фазировку возбуждения каждого элемента антенной решетки и разделить сигнал, соблюдая согласование.

Диаграммы направленности стэка 4Y21-70cm HOR – E2xH2
в H (вертикальной) плоскости	в E (горизонтальной) плоскости

Сложение двух антенн Radial 21-70cm сужает диаграмму направленности в горизонтальной плоскости при сохранении вертикальной ДН. Усиление относительно 1 антенны удваивается. Удобно для отстройки от помех и концентрации на одном направлении.

Наиболее интересно при работе в FM для поиска дальних корреспондентов с вертикальной поляризацией, а также DX по удаленным репитерам. Очень увлекательно бывает появиться в репитере за 500 км в соседней области в период летнего прохождения.

Схема сборки стэка 2Y21-70cm VER – E1xH2

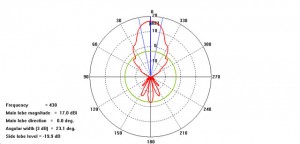

Диаграммы направленности стэка 2Y21-70cm VER – E1xH2
в H (вертикальной) плоскости	в E (горизонтальной) плоскости

Стэк Radial 2Y21-70cm HOR – E1xH2 позволяет сжать диаграмму в вертикальной плоскости, сохраняя при этом горизонтальный сектор излучения. Энергия будет направлена вдоль горизонта, что интересно для тропосферных DX связей и связей с отражением от метеорных следов.

Удвоение усиления при создании такого стэка способствует повышению энергетического потенциала вашей радиостанции.

Диаграммы направленности стэка 2Y21-70cm HOR – E1xH2
в H (вертикальной) плоскости	в E (горизонтальной) плоскости

Направленная антенна Radial Y33-70cm на диапазон 430 МГц, совмещающает в себе высокое усиление, отличную диаграмму направленности и широкую полосу согласования.

Симметрирование и изоляция элементов от траверсы обеспечивает высокую стабильность характеристик.

Данную антенну можно применять как одиночное полотно при построении стэка для ЕМЕ связей.

Диаграмма антенны в Е-плоскости	Диаграмма антенны в H-плоскости

Это очередная разработка RA3AQ была рассчитана компьютерная модель антенны «волновой канал» с применением изолированных от траверсы пассивных элементов, практической корректировки «бум-эффекта» и, что самое главное, петлевым активным элементов с 50-ти омным сопротивлением в точке питания. Вашему вниманию предлагается 29-ти элементная антенна с длиной траверсы 7,5 м.

Отсутствие каких-либо согласующих элементов настройки повышает её надёжность и позволяет использовать мощность до 300 Ватт.

Примененный метод симметрирования фидера внутри активного вибратора обеспечивает идеальную картинку диаграммы направленности, которую мы измеряем на нашем полигоне в Угличе при каждой разработке в двух плоскостях – Е и Н.

Эта антенна прекрасно себя будет чувствовать как в составе многоэтажного стэка, так и в одиночном режиме.

Измеренная диаграмма направленности в Е-плоскости	Измеренная диаграмма направленности в Н-плоскости

КСВ график

Radial YX8-70cm вместе с антенной Radial YX5-2m представляют собой комплекс для связи через космические радиолюбительские ретрансляторы – искусственные спутники Земли.

Эти две антенны, установленные на поворотном устройстве с автоматическим ведением спутников, управляемые программами Орбитрон или аналогичными, обеспечат всегда максимальное усиление в течении всего периода полёта.

Каждая антенна состоит из двух ортогональных полотен, с двумя раздельными активными петлевыми вибраторами. Каждый вибратор можно подключить либо на свой фидер, либо на один фидер через реле-переключатель. Учитывая, что спутник вращается и поляризация меняется, можно вручную подбирать наилучшую поляризацию переключателем по принимаемому уровню сигнала. Также можно объединить сумматором два полотна, избавившись от переключателя, но потеряв при этом 3 дБ усиления. Обе антенны крепятся консольно, чтобы кабели не попадали в область излучения.

Данные антенны удобно также применять и для наземной связи: в FM с вертикальной поляризацией или в SSB и CW с горизонтальной.

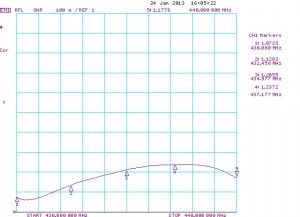

Графики КСВ антенны YX8-70cm

Развязка

Типовые диаграммы направленности антенны

Применение полуволнового диполя в конструкции антенны Radial A3-70cm , хоть и не позволяет получить большого усиления (только 3 dBi), но обеспечивает ширину рабочей полосы, идеально круговую диаграмму направленности в горизонтальной плоскости.

Модель А3-70 cm подойдет для работы с LPD станциями или телеметрическими модемами, а также в качестве недорогой абонентской антенны для увеличения зоны действия PMR-446 радиостанций. Антенна A3-CDMA – для передачи данных в сетях SkyLink.

График КСВ для модели А3-70 cm

Диаграмма направленности антенн «А3″ в вертикальной плоскости

Для повышения усиления антенной системы следует продолжать сужать диаграмму направленности. Для этого необходимо увеличивать число полотен антенн в горизонтальной и вертикальной плоскости, что приводит к сужению ДН в соответствующих плоскостях.

При этом необходимо обеспечивать требуемый разнос между антеннами в каждой плоскости, соблюсти фазировку возбуждения каждого элемента антенной решетки и разделить сигнал, соблюдая согласование.

Диаграммы направленности стэка 4Y16-2m VER – E2xH2
в H (вертикальной) плоскости	в E (горизонтальной) плоскости

Для повышения усиления антенной системы следует сужать диаграмму направленности. Для этого необходимо увеличивать число полотен антенн в горизонтальной и вертикальной плоскости, что приводит к сужению диаграммы направленности в соответствующих плоскостях.

При этом необходимо обеспечивать требуемый разнос между антеннами в каждой плоскости, соблюсти фазировку возбуждения каждого элемента антенной решетки и разделить сигнал, соблюдая согласование.

Диаграммы направленности стэка 4Y16-2m HOR – E2xH2
в H (вертикальной) плоскости	в E (горизонтальной) плоскости

Для повышения усиления антенной системы следует продолжать сужать диаграмму направленности. Для этого необходимо увеличивать число полотен антенн в горизонтальной и вертикальной плоскости, что приводит к сужению диаграммы направленности в соответствующих плоскостях.

При этом необходимо обеспечивать требуемый разнос между антеннами в каждой плоскости, соблюсти фазировку возбуждения каждого элемента антенной решетки и разделить сигнал, соблюдая согласование.

Диаграммы направленности стэка 4Y12-2m HOR – E2xH2
в H (вертикальной) плоскости	в E (горизонтальной) плоскости

В антенне Radial 2Y12-2m VER – E1xH2 используется сложение антенн, которое сужает диаграмму направленности в горизонтальной плоскости при сохранении вертикальной диаграммы направленности. Усиление относительно 1 антенны удваивается. Удобно для отстройки от помех и концентрации на одном направлении.

Наиболее интересно при работе в FM для поиска дальних корреспондентов с вертикальной поляризацией, а также DX по удаленным репитерам. Очень увлекательно бывает появиться в репитере за 500 км в соседней области в период летнего прохождения.

Диаграммы направленности стэка 2Y12-2m VER – E1xH2
в H (вертикальной) плоскости	в E (горизонтальной) плоскости

Стэк Radial 2Y16-2m HOR – E1xH2 позволяет сжать диаграмму в вертикальной плоскости, сохраняя при этом горизонтальный сектор излучения. Энергия будет направлена вдоль горизонта, что интересно для тропосферных DX связей и связей с отражением от метеорных следов.

Удвоение усиления при создании такого стэка способствует повышению энергетического потенциала вашей радиостанции.

Диаграммы направленности стэка 2Y16-2m HOR – E1xH2
в H (вертикальной) плоскости	в E (горизонтальной) плоскости

Стэк Radial 2Y12-2m HOR – E1xH2 позволяет сжать диаграмму в вертикальной плоскости, сохраняя при этом горизонтальный сектор излучения. Энергия будет направлена вдоль горизонта, что интересно для тропосферных DX связей и связей с отражением от метеорных следов.

Удвоение усиления при создании такого стэка способствует повышению энергетического потенциала вашей радиостанции.

Диаграммы направленности стэка 2Y12-2m HOR – E1xH2
в H (вертикальной) плоскости	в E (горизонтальной) плоскости

Схема сборки стэка 2Y12-2m HOR – E1xH2

Антенна Radial DG4-2mизначально была разработана для эксплуатации в составе радиомаяка. Её отличительной особенностью является идеальная круговая диаграмма в азимутальной плоскости и узкий главный лепесток диаграммы в вертикали.

Параллельное питание каждого кольцевого вибратора обеспечивает минимальные боковые лепестки и широкую полосу по диаграмме.

Такую антенну можно удачно применять также в качестве обзорной, особенно при участии в УКВ соревнованиях. В повседневной работе в эфире она также будет способствовать вылавливанию корреспондентов с самых непредсказуемых направлений.

Усиление 8 dBi (6 dBd) весьма благоприятно скажется на общем энергетическом состоянии Вашей радиостанции.

В состав антенны входит 4 кольцевых излучателя с хомутами крепления и сумматор. Мачта-трубостойка несущая входит в комплект поставки антенны.

Благодаря цельнометаллической конструкции антенна имеет надёжную грозозащиту.

График КСВ DG4-2m

Диаграмма направленности DG4-2m
в Е-плоскости	в Н-плоскости

Антенна Radial DG1-2m изначально была разработана для эксплуатации в составе радиомаяка. Её отличительной особенностью является идеальная круговая диаграмма в азимутальной плоскости и узкий главный лепесток диаграммы в вертикали.

Параллельное питание каждого кольцевого вибратора обеспечивает минимальные боковые лепестки и широкую полосу по диаграмме.

Благодаря цельнометаллической конструкции антенна имеет надёжную грозозащиту.

График КСВ DG1-2m

Диаграмма направленности DG1-2m
в Е-плоскости	в Н-плоскости

Radial D4-2m это серия легендарных петлевых диполей Пистолькорса, но спроектированные уже специально на любительский двухметровый диапазон 144-146 МГц.

Если посмотреть на частотные параметры согласования её предшественницы для коммерческой связи в диапазоне 160 МГц, то назвать её «рабочей» для любительских частот можно с натяжкой. А радиолюбители – очень требовательные и педантичные в этом плане люди. Поэтому для удовлетворения их капризов пришлось изменить размеры антенны и согласующих трансформаторов. Таким образом на свет появился сначала одиночный диполь, а потом и двойная, и четверная антенные решётки.

Благодаря новым антеннам совместно с дуплексером DPRE4-6-2m теперь можно реализовывать идеальные репитеры.

Диаграмма антенны D1-2m в Н-плоскости
OMNI (1/2λ)	OFFSET (1/4λ)	OFFSET (1/8λ)

График КСВ антенны
D1-2m	D2-2m	D4-2m

]]> http://www.radiopro.ru/?feed=rss2&p=18845 0 http://www.radiopro.ru/?p=18835 http://www.radiopro.ru/?p=18835#comments Wed, 21 Nov 2018 10:07:01 +0000 Олег http://www.radiopro.ru/?p=18835

Желание радиолюбителя присутствовать как в местных FM участках 2-х метрового диапазона, так и DX частотах в режиме SSB И CW, вынуждает иметь антенну с двумя поляризациями – вертикальной и горизонтальной. Отличное решение – объединить две поляризации на одной траверсе.

Перед вами сдвоенная антенна Radial YX9-2m, основой которой является структура Radial Y9-2m. Сдвинутые между собой на 90 мм, они прекрасно умещаются на одной траверсе и не портят друг другу характеристики.

Стэк из таких антенн удачно применить для антенной решетки для тропосферных или лунных связей.

Усиление YX9-2M

Диаграмма антенны YX9-2M
в E плоскости	в H плоскости

Графики КСВ антенн YX9-2M

Radial YX5-2m совместно с антенной Radial YX8-70сm представляют собой комплекс для связи через космические радиолюбительские ретрансляторы-искусственные спутники Земли! Эти две антенны, установленные на поворотном устройстве с автоматическим ведением спутников, управляемые программами Орбитрон или аналогичными, обеспечат всегда максимальное усиление в течении всего периода полёта.

Каждая антенна состоит из двух ортогональных полотен, с двумя раздельными активными петлевыми вибраторами. Каждый вибратор можно подключить либо на свой фидер, либо на один фидер через реле-переключатель. Учитывая, что спутник вращается и поляризация меняется, можно вручную подбирать наилучшую поляризацию переключателем по принимаемому уровню сигнала. Также можно объединить сумматором два полотна, избавившись от переключателя, но потеряв при этом 3 дБ усиления. Обе антенны крепятся консольно, чтобы кабели не попадали в область излучения.

Эти антенны удобно также применять и для наземной связи: в FM с вертикальной поляризацией или в SSB и CW с горизонтальной.

Типовые диаграммы направленности антенны
в E плоскости	в H плоскости

КСВ на один фидер	Развязка

Графики КСВ антенны

Антенна Radial Y9-2m предназначена для работы в составе радиолюбительской УКВ станции для работы как с вертикальной поляризацией в FM телефонных участках, так и для работы с DX в CW И SSB режимах. Компьютерная модель антенны принадлежит известному российскому радиолюбителю Д.Дмитриеву (RA3AQ) и оптимизирована автором под производство в фирме «Радиал».

Изолированные элементы повышают их добротность и тем самым обеспечивают высокое усиление. Оригинальная система запитки петлевого вибратора упрощает конструкцию излучателя и позволяет обойтись без согласующего устройства.

Антенная решетка из 2х и 4х полотен Y9-2m выведет Вас на уровень уважаемых УКВистов!

Установленный пассивный элемент	Установленный петлевой вибратор	Крепежный узел крупно

Диаграммы направленности Y9-2m
в E плоскости	в H плоскости

График КСВ антенны Y9-2m

Модель этой антенны разработал немецкий радиолюбитель DJ9BV. Мы отработали ее активный вибратор и метод запитки.

Эта конструкция имеет длину более 4λ, что является пределом для практической реализации механически надежной антенны. Все излучающие элементы выполнены из упругого материала, что обеспечивает сохранение формы при физическом воздействии на них при установке или любопытными птицами. Следует отметить, что элементы крепятся к траверсе через изоляционные втулки, что снижает появление шумов.

Высокое усиление, низкий уровень боковых лепестков в DH антенны и широкая полоса по согласованию позволяет использовать эту антенну для любых DX связей, как TROPO, AURORA, MS, EME.

Такая антенна может служить и элементом более сложной антенной решетки для создания системы с более высоким КУ.

Диаграмма антенны Y16-2m в Е-плоскости	Диаграмма антенны Y16-2m в H-плоскости

Антенна Y14-2m была разработана специально для очно-заочных соревнований по УКВ радиосвязи и имеет максимально разрешенную длину траверсы 10 м.

Точное соблюдение размеров плюс небольшие конструктивные доработки на основе прежнего опыта, позволяют назвать эту антенну лучшей из линейки, выпускаемых нами любительских антенн.

Диаграмма направленности антенны Y14-2m

График КСВ антенны Y14-2

Геометрия этой антенны взята у немецкого радиолюбителя DJ6BV с небольшими изменениями узла питания, для достижения лучшей симметрии и согласования. Крепкая траверса и пружинящие излучающие элементы позволяют эксплуатировать антенну без дополнительных поддерживающих оттяжек в любой поляризации.

Эта антенна обладает рабочей полосой в 2 МГц.

Длина траверсы составляет 5.3 m (3λ), что обеспечивает весьма высокое усиление антенны. Применив несколько таких полотен, можно построить отличную антенную решетку для работы с отражением от Луны, метеорных следов, тропосферы или полярного сияния.

Диаграмма антенны Y12-2m в H-плоскости	Диаграмма антенны Y12-2m в E-плоскости

Антенна Radial Q6-2m разработана по технологии, применимой в компании «Радиал» более 12 лет для изготовления антенн профессиональной УКВ связи. Сварное крепление элементов, герметизация узла питания, разъем N-типа, полимерное покрытие – все придает этой антенне надежность и высокое качество эксплуатации.

В отличии от антенн Yagi, «квадраты» имеют несколько более высокий коэффициент усиления при аналогичной длине траверсы, что определяется ее увеличенной апертурой. А электрически замкнутая конструкция слабо воспринимает помехи от близко расположенных источников с электрической составляющей.

Антенна может эксплуатироваться с любой поляризацией при грамотной подготовке. Она хорошо впишется в УКВ радиостанцию как для работы через местный ретранслятор с вертикальной поляризацией, так и при пробах тропосферных связей с горизонтальной поляризацией.

В ней применены все технологии производства профессиональных антенн: высококачественная аргоновая сварка, коррозионно устойчивое порошковое покрытие, жесткие материалы и т.д.

У этой антенны удачное кабельное симметрирование и согласование. Увеличенная апертура антенны благоприятно способствует повышению усиления антенны.

Диаграмма антенны Q6-2m в Е-плоскости

График КСВ антенны Q6-2m
