Известно, что если на выход FM передатчика попадает сигнал от другой радиостанции, в эфире появляются нежелательные интермодуляционные составляющие. Причем частота этих составляющих может значительно отличатся от частоты полезного сигнала.

Данный фильтр предназначен для подавления третьей гармоники, а также части интермодуляционных составляющих, возникающих в результате сложения нескольких передатчиков.

При установке данного фильтра в фидерный тракт, полезный сигнал практически не будет ослаблен, поскольку потери в фильтре не превышают 0.05 дБ, а уровень нежелательных интермодуляционных составляющих в диапазоне 290-635 МГц будет снижен на 30 дБ.

АЧХ FLF-FM

Этот фильтр помогает дополнительно почистить сигнал FM радиовещательной станции и без проблем организовать вещание нескольких станций на одной башне несколькими близкорасположенными антеннами.

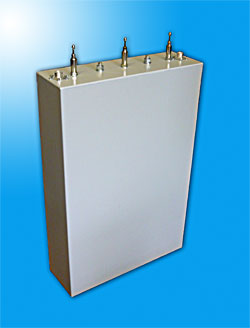

С помощью преселекторов можно устранить помехи от вещательных передатчиков другим службам профессиональной радиосвязи.

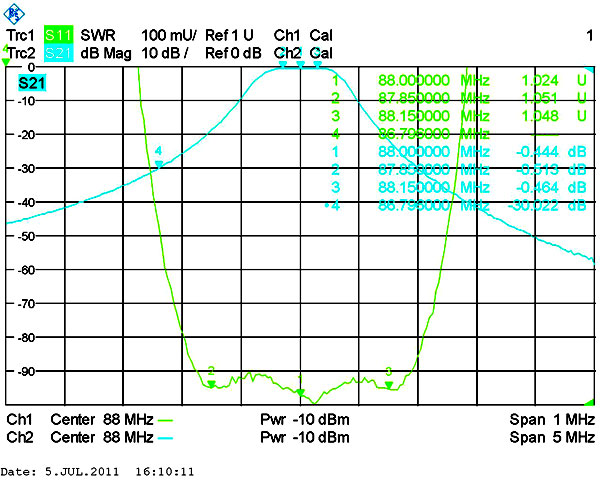

Амплитудно-частотная характеристика PS4-3FM
на 88 MHz	на 92.5 MHz	на 108 MHz

Комбайнер на разности хода (Stretch Line Combiner) предназначен для сложения сигналов двух передатчиков и состоит из двух направленных ответвителей, кабеля и поглощающей нагрузки. Основными преимуществами такой системы являются низкая стоимость и небольшие размеры. К недостаткам следует отнести обратно-пропорциональную зависимость длины фазосдвигающей линии (и соответственно потерь) от разноса частот. Комбайнеры CS-2FM-0.5 и CS-2FM-1 являются отличным решением, при разносе частот не менее 4 МГц, при меньшем разносе рекомендуем использовать комбайнеры CL8-2(2)FM-1.5. В комбайнере CS-2FM-1 используется кабель LMR-400 (1000 Вт на канал).

Комбайнер можно настроить на частоты n*Df и (n+1)*Df, где n целое число, Df – разнос частот.

Пусть f1 – нижняя, а f2 – верхняя требуемые частоты.

В идеале n = f1/(f2-f1), но это не всегда получается и приходится округлять.

После округления n до целого получим следующие рабочие частоты

n*(f1+f2)/(2*n+1) и (n+1)*(f1+f2)/(2*n+1)

Пример. Нужен комбайнер на частоты 90 и 106 МГц.

Тогда n = 90/(106-90) = 5.625.

Если округлим n до 6, то получим

6*(90+106)/(2*6+1) = 90.46 и (6+1)*(90+106)/(2*6+1) = 105.54.

Если округлим n до 5, то получим

5*(90+106)/(2*5+1) = 89.1 и (5+1)*(90+106)/(2*5+1) = 106.9.

В случае округления до 6 получим хоть и не идеальные, но приемлемые результаты. Неидеальность будет выражаться в небольшом (порядка 0.1 дБ) увеличении потерь по сравнению с «удобными» частотами.

Схема соединения

АЧХ устройства
Коэффициент передачи вход 2 – выход	Коэффициент передачи вход 1 – выход	Коэффициент передачи вход1 – вход2

График зависимости потерь от частотного разноса

Комбайнер на разности хода (Stretch Line Combiner) предназначен для сложения сигналов двух передатчиков и состоит из двух направленных ответвителей, кабеля и поглощающей нагрузки. Основными преимуществами такой системы являются низкая стоимость и небольшие размеры. К недостаткам следует отнести обратно-пропорциональную зависимость длины фазосдвигающей линии (и соответственно потерь) от разноса частот. Комбайнеры CS-2FM-0.5 и CS-2FM-1 являются отличным решением, при разносе частот не менее 4 МГц, при меньшем разносе рекомендуем использовать комбайнеры CL8-2(2)FM-1.5. В комбайнере CS-2FM-0.5 используется кабель РК 50-7-11 (250 Вт на канал), а в CS-2FM-1 – LMR-400 (1000 Вт на канал).

Комбайнер можно настроить на частоты n*Df и (n+1)*Df, где n целое число, Df – разнос частот.

Пусть f1 – нижняя, а f2 – верхняя требуемые частоты.

В идеале n = f1/(f2-f1), но это не всегда получается и приходится округлять.

После округления n до целого получим следующие рабочие частоты

n*(f1+f2)/(2*n+1) и (n+1)*(f1+f2)/(2*n+1)

Пример. Нужен комбайнер на частоты 90 и 106 МГц.

Тогда n = 90/(106-90) = 5.625.

Если округлим n до 6, то получим

6*(90+106)/(2*6+1) = 90.46 и (6+1)*(90+106)/(2*6+1) = 105.54.

Если округлим n до 5, то получим

5*(90+106)/(2*5+1) = 89.1 и (5+1)*(90+106)/(2*5+1) = 106.9.

В случае округления до 6 получим хоть и не идеальные, но приемлимые результаты. Неидеальность будет выражаться в небольшом (порядка 0.1 дБ) увеличении потерь по сравнению с «удобными» частотами.

Схема соединения

АЧХ устройства
Коэффициент передачи вход 2 – выход	Коэффициент передачи вход 1 – выход	Коэффициент передачи вход1 – вход2

График зависимости потерь от частотного разноса

Передающий комбайнер CL10-2(3)FM-R предназначен для качественного объединения двух мощных FM передатчиков на одну антенну. При этом не создаются помехи другим радиостанциям.

Работа комбайнеров этого типа основана на возможностях коаксиальных резонаторов разделять два соседних частотных сигнала. Объёмный коаксиальный резонатор благодаря узкополосной характеристике пропускает сигнал одного канала, одновременно очищая его от внеполосных излучений передатчика.

Конструктивные особенности комбайнера (по три резонатора в каждой цепи и отсутствие ферритовых изоляторов, возможность установки различных объединяющих кабелей и разных выходных разъемов) позволяют использовать комбайнер в любых условиях и с разными (в т.ч. большими) мощностями.

Типовые амплитудно-частотные характеристики комбайнера CL10-2(3)FM-1

Передающий комбайнер CL8-2(3)FM-1 предназначен для качественного объединения двух мощных FM передатчиков на одну антенну. При этом не создаются помехи другим радиостанциям.

Работа комбайнеров этого типа основана на возможностях коаксиальных резонаторов разделять два соседних частотных сигнала. Объёмный коаксиальный резонатор благодаря узкополосной характеристике пропускает сигнал одного канала, одновременно очищая его от внеполосных излучений передатчика.

Конструктивные особенности комбайнера (по три резонатора в каждой цепи и отсутствие ферритовых изоляторов, возможность установки различных объединяющих кабелей и разных выходных разъемов) позволяют использовать комбайнер в любых условиях и с разными (в т.ч. большими) мощностями.

Типовые амплитудно-частотные характеристики комбайнера CL8-2(3)FM-1

Одним из важных факторов на объектах радиовещания является экономия использованных под оборудования площадей, особенно арендованных. Поэтому вопрос уменьшения габаритов мостов сложения стоит достаточно остро.

Сложно что-либо предпринять, если разнос между частотами передачи небольшой и составляет сотни килогерц. Тут приходится мириться с большими размерами используемых резонаторов. Однако, если между частотами передатчиков мы имеем 1 МГц или более,то можно смело применять резонаторы меньших размеров. Компания Radial предлагает строить мосты сложения на преселекторах из 4-х дюймовых прямоугольных резонаторов. Преселектор из трёх таких резонаторов обеспечивает весьма крутые скаты АЧХ , а применение режекторных петель связи добавляет ещё и полюса режекции.

Типовые амплитудно-частотные характеристики комбайнера CL4-2(3)FM-0.6

Одним из важных факторов на объектах радиовещания является экономия использованных под оборудования площадей, особенно арендованных. Поэтому вопрос уменьшения габаритов мостов сложения стоит достаточно остро.

Сложно что-либо предпринять, если разнос между частотами передачи небольшой и составляет сотни килогерц. Тут приходится мириться с большими размерами используемых резонаторов. Однако, если между частотами передатчиков мы имеем 1 МГц или более,то можно смело применять резонаторы меньших размеров. Компания Radial предлагает строить мосты сложения на преселекторах из 4-х дюймовых прямоугольных резонаторов. Преселектор из трёх таких резонаторов обеспечивает весьма крутые скаты АЧХ , а применение режекторных петель связи добавляет ещё и полюса режекции.

Типовые амплитудно-частотные характеристики комбайнера CL4-2(3)FM-0.6

Одним из важных факторов на объектах радиовещания является экономия использованных под оборудования площадей, особенно арендованных. Поэтому вопрос уменьшения габаритов мостов сложения стоит достаточно остро.

Сложно что-либо предпринять, если разнос между частотами передачи небольшой и составляет сотни килогерц. Тут приходится мириться с большими размерами используемых резонаторов. Однако, если между частотами передатчиков мы имеем 1 МГц или более,то можно смело применять резонаторы меньших размеров. Компания Radial предлагает строить мосты сложения на преселекторах из 4-х дюймовых прямоугольных резонаторов. Преселектор из трёх таких резонаторов обеспечивает весьма крутые скаты АЧХ , а применение режекторных петель связи добавляет ещё и полюса режекции.

Типовые амплитудно-частотные характеристики комбайнера CL4-2(3)FM-0.6
