Антенна предназначена для работы в составе коммерческих АЗН-В (ADS-B) приемных систем (в том числе, любительского ADSB-споттинга) для наблюдения за находящимися в зоне видимости станции воздушными судами (ВС), оснащенными оборудованием, обеспечивающим функции автоматического зависимого наблюдения – АЗН-В 1090 ES.

Высокое усиление, круговая диаграмма направленности в горизонтальной плоскости и прижатый к земле лепесток в вертикальной плоскости позволяют использовать ее в качестве базовой антенны, обеспечивающей уверенный прием сигналов от самолетов во всей зоне наблюдения, определяемой только кривизной поверхности Земли.

График КСВ антенны A10-1090

Диаграмма направленности антенны A10-1090 в Е плоскости

Антенная наука гласит о том, что для высокого усиления антенны требуется узкая диаграмма. Но узкая диаграмма в случае ADSB контроля ограничивает области приема самолетов, пролетающих в вертикальном секторе 30°-80°

Поэтому, для этого случая, была разработана небольшая антенна с широкой диаграммой в вертикальной плоскости и небольшим усилением A5-ADSB, обеспечивающая прием в секторе от 0° до 80°.

Диаграмма направленности антенны A5-ADSB

Антенна предназначена для работы в составе дуплексных ретрансляторов или абонентских радиостанций.

Антенну характеризует широкая полоса частот по усилению ввиду слабого сканирования ДН. Применение отсекающего стакана внутри чехла антенны позволило отказаться от противовесов.

Более широкие излучатели обеспечивают повышенную широкополосность, что не требует настройки пользователем. Изящный стеклопластиковый чехол придает антенне высокую механическую прочность и погодозащищенность.

Диаграмма направленности антенны A7-433

График КСВ антенны A7-433

Эта новая модель предназначена для работы в системах ретрансляторов, базовых радиостанциях, а также центральных или абонентских терминалов телеметрии диапазона 433 МГц.

Структура антенны укрыта прочным радиопрозрачным стеклопластиковым чехлом, который защищает от осадков и обледенения.

Благодаря суженной диаграмме в вертикальной плоскости данная «коллинеарка» обладает повышенным усилением (5,5 dBi) при идеальной круговой диаграмме направленности. Крепление антенны возможно как непосредственно на мачту диаметром 35-70 мм или на стену.

Диаграмма направленности антенны A5-433

График КСВ антенны A5-433

Антенна предназначена для работы в составе дуплексных ретрансляторов или абонентских радиостанций.

Антенну характеризует широкая полоса частот по усилению ввиду слабого сканирования ДН. Применение отсекающего стакана внутри чехла антенны позволило отказаться от противовесов.

Более широкие излучатели обеспечивают повышенную широкополосность, что не требует настройки пользователем. Изящный стеклопластиковый чехол придает антенне высокую механическую прочность и погодозащищенность.

Усиление антенны A5 UHF

График КСВ A5 UHF

Эта антенна является качественно спроектированным коаксиальным полуволновым диполем с применением дополнительного отсекающего стакана.

Дополнительная отсечка токов с экрана фидера благоприятно сказывается на формировании диаграммы направленности в виде восьмерки (см. рис.), что в свою очередь обеспечивает устойчивое усиление антенны и устраняет влияние кабеля на параметры антенны.

Стеклопластиковый чехол надежно оберегает структуру от погодных условий.

Антенна может применяться в очень широком спектре – от систем беспроводной сигнализации и передачи данных на 433 МГц, до РМR 446 радиостанций и сетях CDMA.

Диаграмма направленности в E-плоскости

КСВ антенны

Антенна А6 UHF – коллинеарная конструкция на 11-ти транспозиционных полуволновых элементах. Она позволяет создавать идеально круговую диаграмму направленности при высоком усилении (7,5 dBd) и широкой полосе рабочих частот. Радиопрозрачный погодозащитный чехол выполнен на основе стекловолоконного материала. Чехол имеет полированное покрытие, которое защищает от УФ излучения и обледенения. Антенна имеет грозозащиту и не нуждается в дополнительной настройке.

Новый модельный ряд антенн А6 UHF (перекрывающих диапазон 403-470 МГц) применяется в транкинговых коммерческих и ведомственных сетях, а также сотовых стандарта NMT 450. Работа антенн обеспечивает как двухфидерный тип АФУ (с раздельными фидерами приемного и передающего трактов ретрансляторов), так и однофидерный с использованием дуплексера.

Мультимедийные ролики в нашем CD каталоге хорошо отображают примечательные особенности этих антенн.

График КСВ антенны A6 UHF(L)-1	График КСВ антенны A6 UHF(L)-3
График КСВ антенны A6 UHF(M)-6	График КСВ антенны A6 UHF(H)-7

Сертификат соответствия

Возможно крепить антенну на потолке или любой другой горизонтальной поверхности саморезами (модификация антенны с люверсами). В случае подвесного потолка рекомендуется использовать модификацию с болтами. Антенна снабжена приборным разъемом N-мама, расположенным на обратной стороне. Также возможно изготовление антенны с боковым кабельным выводом.

График КСВ антенны Radial SS-1UL

Диаграмма направленности антенны Radial SS-1UL в вертикальной плоскости

Возможно крепить антенну на потолке или любой другой горизонтальной поверхности саморезами (модификация антенны с люверсами). В случае подвесного потолка рекомендуется использовать модификацию с болтами. Антенна снабжена приборным разъемом N-мама, расположенным на обратной стороне. Также возможно изготовление антенны с боковым кабельным выводом.

График КСВ антенны SS-1CDMA

Диаграмма направленности антенны SS-1CDMA в вертикальной плоскости

Возможно крепить антенну на потолке или любой другой горизонтальной поверхности саморезами (модификация антенны с люверсами). В случае подвесного потолка рекомендуется использовать модификацию с болтами. Антенна снабжена приборным разъемом N-мама, расположенным на обратной стороне. Также возможно изготовление антенны с боковым кабельным выводом.

Диаграмма направленности в Е-плоскости антенны SS-1T

График КСВ антенны SS-1T

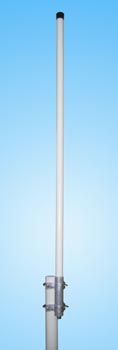

Предназначена специально для работы в системах связи речного регистра в диапазоне 300 – 346 МГц для установки на суда.

Конструктивно представляет собой два сфазированных полуволновых излучателя с уникальной двухчастотной схемой согласования.

Надежный стеклопластиковый чехол обеспечивает защиту от влаги, осадков и ветра. Крепление антенны возможно на мачту диаметром 35-70 мм.

График КСВ антенны A5 ALT

Диаграмма направленности антенны A5 ALT в вертикальной плоскости

Антенна F2 VHF применяется в системах связи, где стоит задача обеспечить работу в достаточно широкой полосе рабочих частот при круговой ДН. Эта антенна будет незаменима в работе транкинговых и конвенциальных ретрансляторов, построенных по однофидерной схеме. Радиопрозрачный погодозащитный высокопрочный чехол выполнен на основе стекловолоконного материала с использованием полиэфирных связующих масс. Чехол имеет полиуретановое покрытие, которое защищает от УФ излучения и обледенения. Антенна имеет грозозащиту и не нуждается в дополнительной настройке.

Большая вмещаемая мощность (до 400 Вт) позволяет использовать ее в многоканальных сетях, где несколько передатчиков по 50 Вт работают через комбайнер. Параллельная схема включения излучателей обеспечивает равномерность усиления и стабильность диаграммы направленности во всей рабочей полосе. Эта коллинеарная антенная решетка комплектуется надежным стальным креплением СР-110, позволяющее устанавливать антенну на вертикальные трубы диаметром до 110 мм.

Графики КСВ антенн
F2 VHF(L), F2 VHF(LM)	F2 VHF(M), F2 VHF(H)

Модельный ряд антенн F2 VHF

Коллинеарная антенна A4-165 является результатом тщательного компьютерного расчета и практических адаптаций легкой конструкции к таким несовместимым параметрам, как усиление и широкополосное согласование. Несмотря на свою невысокую цену, антенна характеризуется весьма широкой рабочей полосой в 12 МГц и повышенным усилением около 5 dBi. Благодаря применению качественных стеклопластиковых трубок в качестве чехла, антенна имеет жесткую неразборную конструкцию, способную обеспечить линии связи в любых климатических условиях.

Применение отсекающего стакана в конструкции позволило обойтись без противовесов. Антенна может эффективно применяться не только с симплексными станциями, но и с дуплексными ретрансляторами, например в комплекте с дуплексерами MDF1-6VH4.5/6.

Усиление антенны A4 165

График КСВ A4 165

Диаграмма направленности антенны A4 165 в вертикальной плоскости

Антенна AW0 VHF MAR предназначена установки на яхтах и катерах для работы совместно с VHF радиостанцией. Это универсальный, экономичный вариант не требующей настройки. Антенна предназначена для любых систем связи диапазона 147-172 МГц.

Изящный стеклопластиковый чехол придает антенне высокую механическую прочность и погодозащищенность.

Диаграмма антенны AW0 VHF MAR

Антенна AW0 VHF характеризуется согласованием в широкой полосе (147-167 МГц по КСВ 1.5) и круговой диаграммой направленности в горизонтальной плоскости. Эта антенна конструктивно представляет собой симметричный ½-волновой вибратор с отсечкой тока. Усиление этой антенны небольшое – порядка 2,15 dBi.

Антенна защищена высококачественным стеклопластиковым чехлом и поставляется с комплектом крепежа СРК-70 для монтажа на плоской поверхности или на трубе 35-70 мм.

График КСВ антенны AW0-VHF

Диаграмма направленности антенны в Е-плоскости

Новая антенна A0 VHF характеризуется согласованием в широкой полосе частот, круговой диаграммой направленности в горизонтальной плоскости и небольшим усилением.

Это универсальный, экономичный вариант не требующей настройки. Антенна предназначена для любых систем связи диапазона 147-174 МГц (по КСВ 2).

График КСВ антенны

Диаграмма направленности антенны в Е-плоскости

Антенна Radial V0 LB предназначена для работы в составе стационарной радиостанции низкочастотного (Low Band) участка VHF диапазона. Она представляет собой полуволновый линейный диполь, питаемый с нижнего конца. Благодаря согласующему устройству его высокоомное сопротивление трансформируется в стандартное сопротивление фидера 50 Ом. Антенна снабжена популярным разъёмом SO-239 под не менее популярный штекер PL-259, не требующий особых навыков в разделке. Учитывая то, что антенна нуждается в настройке, не рекомендуется заниматься её установкой без измерителя КСВ. Указанные в паспорте графики настройки, хоть и практические, но могут отличаться от требований, которые обусловлены вашими условиями установки – длиной мачты, длиной кабеля, особенностями радиостанции. Ввиду того, что рабочая полоса антенны составляет не более 1 МГц, эта антенна работает только с симплексными радиостанциями. Для дуплексных радиостанций и ретрансляторов необходимо применять широкополосные или двухчастотные антенны типа GPW-LB или GP1/4-42-47.

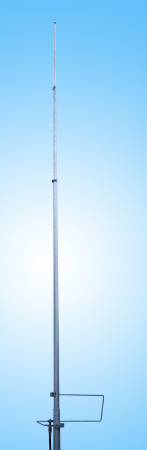

Новая модель этой антенны V0 LB-HD выполнена в усиленном варианте.

Диаграмма антенны V0 LB H-плоскости

График КСВ антенны V0 LB

Антенна Radial V0 LB предназначена для работы в составе стационарной радиостанции низкочастотного (Low Band) участка VHF диапазона. Она представляет собой полуволновый линейный диполь, питаемый с нижнего конца. Благодаря согласующему устройству его высокоомное сопротивление трансформируется в стандартное сопротивление фидера 50 Ом. Антенна снабжена популярным разъёмом SO-239 под не менее популярный штекер PL-259, не требующий особых навыков в разделке. Учитывая то, что антенна нуждается в настройке, не рекомендуется заниматься её установкой без измерителя КСВ. Указанные в паспорте графики настройки, хоть и практические, но могут отличаться от требований, которые обусловлены вашими условиями установки – длиной мачты, длиной кабеля, особенностями радиостанции. Ввиду того, что рабочая полоса антенны составляет не более 1 МГц, эта антенна работает только с симплексными радиостанциями. Для дуплексных радиостанций и ретрансляторов необходимо применять широкополосные или двухчастотные антенны типа GPW-LB или GP1/4-42-47.

Новая модель этой антенны V0 LB-HD выполнена в усиленном варианте.

Диаграмма антенны V0 LB H-плоскости

График КСВ антенны V0 LB

Антенна Radial A6 FM предназначена для подключения к FM-передатчику невысокой мощности (до 200 Вт) для вещания на одной частоте.

Антенна характеризуется высоким усилением, простой конструкцией, разборным чехлом для удобства транспортировки.

Диаграмма антенны A6 FM в E-плоскости

График КСВ антенны A6 FM
