РАДИОПРО » Узкополосные фильтры на коаксиальных резонаторах http://www.radiopro.ru Всегда отличный сигнал! Tue, 10 Dec 2024 07:37:55 +0000 http://wordpress.org/?v=2.8.4 en hourly 1 Radial PF10-2UL http://www.radiopro.ru/?p=20826 http://www.radiopro.ru/?p=20826#comments Thu, 03 Jan 2019 15:58:24 +0000 Олег http://www.radiopro.ru/?p=20826 PF10-2ULФильтры серий PF10-U и PF10-UL используют для подавления сигналов с частотами, лежащими вне их полос пропускания. Применение этих фильтров в антенном тракте радиостанций и ретрансляторов поможет повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а также устранить возникновение интермодуляционных помех. Модели фильтров PF10-U имеют добротность выше, чем 8-ми дюймовые фильтры, а модели PF10-UL обладают самыми высокими характеристиками в этом ряду. Фильтр PF10-1UL создан на основе 10-ти дюймового высокодобротного резонатора, работающего в режиме 3/4λ.

Электрические характеристики
Модель PF10-1U PF10-2U PF10-1UL PF10-2UL
Рабочий диапазон частот, МГц 400-490
Потери (с подстройкой), dB 0,5-3 1.5 0,5-3 1.5
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ 3/4λ
Механические характеристики
Модель PF10-1U PF10-2U PF10-1UL PF10-2UL
Диаметр, мм (дюймы) 257 (10″)
Масса, кг 2,1 4,9 3,85 8,4
Разъем N-мама
Крепление в стойку под заказ в 24″ под заказ в 24″
Габариты, мм 360х257х257 360х630х264 800х257х257 800х630х264
Типовые амплитудно-частотные характеристики фильтров PF10-2UL
PF10-1UL_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20826 0 Radial PF10-1UL http://www.radiopro.ru/?p=20823 http://www.radiopro.ru/?p=20823#comments Thu, 03 Jan 2019 15:55:37 +0000 Олег http://www.radiopro.ru/?p=20823 PF10-1UФильтры серий PF10-U и PF10-UL используют для подавления сигналов с частотами, лежащими вне их полос пропускания. Применение этих фильтров в антенном тракте радиостанций и ретрансляторов поможет повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а также устранить возникновение интермодуляционных помех. Модели фильтров PF10-U имеют добротность выше, чем 8-ми дюймовые фильтры, а модели PF10-UL обладают самыми высокими характеристиками в этом ряду. Фильтр PF10-1UL создан на основе 10-ти дюймового высокодобротного резонатора, работающего в режиме 3/4λ.

Электрические характеристики
Модель PF10-1U PF10-2U PF10-1UL PF10-2UL
Рабочий диапазон частот, МГц 400-490
Потери (с подстройкой), dB 0,5-3 1.5 0,5-3 1.5
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ 3/4λ
Механические характеристики
Модель PF10-1U PF10-2U PF10-1UL PF10-2UL
Диаметр, мм (дюймы) 257 (10″)
Масса, кг 2,1 4,9 3,85 8,4
Разъем N-мама
Крепление в стойку под заказ в 24″ под заказ в 24″
Габариты, мм 360х257х257 360х630х264 800х257х257 800х630х264
Типовые амплитудно-частотные характеристики фильтров PF10-1UL
PF10-1UL_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20823 0 Radial PF10-2U http://www.radiopro.ru/?p=20820 http://www.radiopro.ru/?p=20820#comments Thu, 03 Jan 2019 15:52:07 +0000 Олег http://www.radiopro.ru/?p=20820 PF10-2UФильтры серий PF10-U и PF10-UL используют для подавления сигналов с частотами, лежащими вне их полос пропускания. Применение этих фильтров в антенном тракте радиостанций и ретрансляторов поможет повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а также устранить возникновение интермодуляционных помех. Модели фильтров PF10-U имеют добротность выше, чем 8-ми дюймовые фильтры, а модели PF10-UL обладают самыми высокими характеристиками в этом ряду. Фильтр PF10-1UL создан на основе 10-ти дюймового высокодобротного резонатора, работающего в режиме 3/4λ.

Электрические характеристики
Модель PF10-1U PF10-2U PF10-1UL PF10-2UL
Рабочий диапазон частот, МГц 400-490
Потери (с подстройкой), dB 0,5-3 1.5 0,5-3 1.5
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ 3/4λ
Механические характеристики
Модель PF10-1U PF10-2U PF10-1UL PF10-2UL
Диаметр, мм (дюймы) 257 (10″)
Масса, кг 2,1 4,9 3,85 8,4
Разъем N-мама
Крепление в стойку под заказ в 24″ под заказ в 24″
Габариты, мм 360х257х257 360х630х264 800х257х257 800х630х264
Типовые амплитудно-частотные характеристики фильтров PF10-2U
PF10-1U_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20820 0 Radial PF10-1U http://www.radiopro.ru/?p=20813 http://www.radiopro.ru/?p=20813#comments Thu, 03 Jan 2019 15:46:32 +0000 Олег http://www.radiopro.ru/?p=20813 PF10-1UФильтры серий PF10-U и PF10-UL используют для подавления сигналов с частотами, лежащими вне их полос пропускания. Применение этих фильтров в антенном тракте радиостанций и ретрансляторов поможет повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а также устранить возникновение интермодуляционных помех. Модели фильтров PF10-U имеют добротность выше, чем 8-ми дюймовые фильтры, а модели PF10-UL обладают самыми высокими характеристиками в этом ряду. Фильтр PF10-1UL создан на основе 10-ти дюймового высокодобротного резонатора, работающего в режиме 3/4λ.

Электрические характеристики
Модель PF10-1U PF10-2U PF10-1UL PF10-2UL
Рабочий диапазон частот, МГц 400-490
Потери (с подстройкой), dB 0,5-3 1.5 0,5-3 1.5
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ 3/4λ
Механические характеристики
Модель PF10-1U PF10-2U PF10-1UL PF10-2UL
Диаметр, мм (дюймы) 257 (10″)
Масса, кг 2,1 4,9 3,85 8,4
Разъем N-мама
Крепление в стойку под заказ в 24″ под заказ в 24″
Габариты, мм 360х257х257 360х630х264 800х257х257 800х630х264
Типовые амплитудно-частотные характеристики фильтров PF10-1U
PF10-1U_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20813 0 Radial PF8-2UL http://www.radiopro.ru/?p=20809 http://www.radiopro.ru/?p=20809#comments Thu, 03 Jan 2019 15:35:38 +0000 Олег http://www.radiopro.ru/?p=20809 Фильтры PF8-1U и PF8-1UL используют для подавления сигналов с частотами, лежащими вне его полосы пропускания. Полосовые фильтры PF8-1U и PF8-1UL применяются в антенном тракте радиостанций и ретрансляторов для повышения селективности приемников, уменьшения внеполосных помех, устранения интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.
Модели фильтров PF8-2U(UL) и PF8-3U(UL) представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF8-1U(UL). Они имеют более высокие характеристики при соответствующих потерях. Для повышения добротности и улучшения резонансных свойств полосовых фильтров на UHF диапазоне мы используем резонаторы, работающие в режиме 3/4λ — серии PF8-UL.

PF8-2ULФильтры PF8-1U и PF8-1UL используют для подавления сигналов с частотами, лежащими вне его полосы пропускания. Полосовые фильтры PF8-1U и PF8-1UL применяются в антенном тракте радиостанций и ретрансляторов для повышения селективности приемников, уменьшения внеполосных помех, устранения интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.

Модели фильтров PF8-2U(UL) и PF8-3U(UL) представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF8-1U(UL). Они имеют более высокие характеристики при соответствующих потерях. Для повышения добротности и улучшения резонансных свойств полосовых фильтров на UHF диапазоне мы используем резонаторы, работающие в режиме 3/4λ — серии PF8-UL.

Электрические характеристики
Модель PF8-1U PF8-2U PF8-1UL PF8-2UL
Рабочий диапазон частот, МГц 400-490
Потери (с подстройкой), dB 0,5-3 1.5 0,5-3 1.3
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ 3/4λ
Механические характеристики
Модель PF8-1U PF8-2U PF8-1UL PF8-2UL
Диаметр, мм (дюймы) 206 (8″)
Масса, кг 1,7 4,1 3,25 7,2
Разъем N-мама
Крепление в 19″ стойку под заказ есть под заказ есть
Габариты, мм 360х206х206 360×480x210 800х206х206 800×480x210
]]> http://www.radiopro.ru/?feed=rss2&p=20809 0 Radial PF8-1UL http://www.radiopro.ru/?p=20805 http://www.radiopro.ru/?p=20805#comments Thu, 03 Jan 2019 15:33:32 +0000 Олег http://www.radiopro.ru/?p=20805 Фильтры PF8-1U и PF8-1UL используют для подавления сигналов с частотами, лежащими вне его полосы пропускания. Полосовые фильтры PF8-1U и PF8-1UL применяются в антенном тракте радиостанций и ретрансляторов для повышения селективности приемников, уменьшения внеполосных помех, устранения интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.
Модели фильтров PF8-2U(UL) и PF8-3U(UL) представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF8-1U(UL). Они имеют более высокие характеристики при соответствующих потерях. Для повышения добротности и улучшения резонансных свойств полосовых фильтров на UHF диапазоне мы используем резонаторы, работающие в режиме 3/4λ — серии PF8-UL.

PF8-1ULФильтры PF8-1U и PF8-1UL используют для подавления сигналов с частотами, лежащими вне его полосы пропускания. Полосовые фильтры PF8-1U и PF8-1UL применяются в антенном тракте радиостанций и ретрансляторов для повышения селективности приемников, уменьшения внеполосных помех, устранения интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.

Модели фильтров PF8-2U(UL) и PF8-3U(UL) представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF8-1U(UL). Они имеют более высокие характеристики при соответствующих потерях. Для повышения добротности и улучшения резонансных свойств полосовых фильтров на UHF диапазоне мы используем резонаторы, работающие в режиме 3/4λ — серии PF8-UL.

Электрические характеристики
Модель PF8-1U PF8-2U PF8-1UL PF8-2UL
Рабочий диапазон частот, МГц 400-490
Потери (с подстройкой), dB 0,5-3 1.5 0,5-3 1.3
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ 3/4λ
Механические характеристики
Модель PF8-1U PF8-2U PF8-1UL PF8-2UL
Диаметр, мм (дюймы) 206 (8″)
Масса, кг 1,7 4,1 3,25 7,2
Разъем N-мама
Крепление в 19″ стойку под заказ есть под заказ есть
Габариты, мм 360х206х206 360×480x210 800х206х206 800×480x210
Типовые амплитудно-частотные характеристики фильтров PF8-1UL
PF8-1UALC
]]> http://www.radiopro.ru/?feed=rss2&p=20805 0 Radial PF8-2U http://www.radiopro.ru/?p=20799 http://www.radiopro.ru/?p=20799#comments Thu, 03 Jan 2019 15:28:33 +0000 Олег http://www.radiopro.ru/?p=20799 Фильтры PF8-1U и PF8-1UL используют для подавления сигналов с частотами, лежащими вне его полосы пропускания. Полосовые фильтры PF8-1U и PF8-1UL применяются в антенном тракте радиостанций и ретрансляторов для повышения селективности приемников, уменьшения внеполосных помех, устранения интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.
Модели фильтров PF8-2U(UL) и PF8-3U(UL) представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF8-1U(UL). Они имеют более высокие характеристики при соответствующих потерях. Для повышения добротности и улучшения резонансных свойств полосовых фильтров на UHF диапазоне мы используем резонаторы, работающие в режиме 3/4λ — серии PF8-UL.

PF8-2UФильтры PF8-1U и PF8-1UL используют для подавления сигналов с частотами, лежащими вне его полосы пропускания. Полосовые фильтры PF8-1U и PF8-1UL применяются в антенном тракте радиостанций и ретрансляторов для повышения селективности приемников, уменьшения внеполосных помех, устранения интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.

Модели фильтров PF8-2U(UL) и PF8-3U(UL) представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF8-1U(UL). Они имеют более высокие характеристики при соответствующих потерях. Для повышения добротности и улучшения резонансных свойств полосовых фильтров на UHF диапазоне мы используем резонаторы, работающие в режиме 3/4λ — серии PF8-UL.

Электрические характеристики
Модель PF8-1U PF8-2U PF8-1UL PF8-2UL
Рабочий диапазон частот, МГц 400-490
Потери (с подстройкой), dB 0,5-3 1.5 0,5-3 1.3
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ 3/4λ
Механические характеристики
Модель PF8-1U PF8-2U PF8-1UL PF8-2UL
Диаметр, мм (дюймы) 206 (8″)
Масса, кг 1,7 4,1 3,25 7,2
Разъем N-мама
Крепление в 19″ стойку под заказ есть под заказ есть
Габариты, мм 360х206х206 360×480x210 800х206х206 800×480x210
]]> http://www.radiopro.ru/?feed=rss2&p=20799 0 Radial PF8-1U http://www.radiopro.ru/?p=20795 http://www.radiopro.ru/?p=20795#comments Thu, 03 Jan 2019 15:25:10 +0000 Олег http://www.radiopro.ru/?p=20795 PF8-1U

Фильтры PF8-1U и PF8-1UL используют для подавления сигналов с частотами, лежащими вне его полосы пропускания. Полосовые фильтры PF8-1U и PF8-1UL применяются в антенном тракте радиостанций и ретрансляторов для повышения селективности приемников, уменьшения внеполосных помех, устранения интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.
Модели фильтров PF8-2U(UL) и PF8-3U(UL) представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF8-1U(UL). Они имеют более высокие характеристики при соответствующих потерях. Для повышения добротности и улучшения резонансных свойств полосовых фильтров на UHF диапазоне мы используем резонаторы, работающие в режиме 3/4λ — серии PF8-UL.

Фильтры PF8-1U и PF8-1UL используют для подавления сигналов с частотами, лежащими вне его полосы пропускания. Полосовые фильтры PF8-1U и PF8-1UL применяются в антенном тракте радиостанций и ретрансляторов для повышения селективности приемников, уменьшения внеполосных помех, устранения интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.

Модели фильтров PF8-2U(UL) и PF8-3U(UL) представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF8-1U(UL). Они имеют более высокие характеристики при соответствующих потерях. Для повышения добротности и улучшения резонансных свойств полосовых фильтров на UHF диапазоне мы используем резонаторы, работающие в режиме 3/4λ — серии PF8-UL.

Электрические характеристики
Модель PF8-1U PF8-2U PF8-1UL PF8-2UL
Рабочий диапазон частот, МГц 400-490
Потери (с подстройкой), dB 0,5-3 1.5 0,5-3 1.3
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ 3/4λ
Механические характеристики
Модель PF8-1U PF8-2U PF8-1UL PF8-2UL
Диаметр, мм (дюймы) 206 (8″)
Масса, кг 1,7 4,1 3,25 7,2
Разъем N-мама
Крепление в 19″ стойку под заказ есть под заказ есть
Габариты, мм 360х206х206 360×480x210 800х206х206 800×480x210
Типовые амплитудно-частотные характеристики фильтров PF8-1U
PF8-1U_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20795 0 Radial PF10-2A http://www.radiopro.ru/?p=20790 http://www.radiopro.ru/?p=20790#comments Thu, 03 Jan 2019 15:17:38 +0000 Олег http://www.radiopro.ru/?p=20790 PF10-2AПрименение полосовых фильтров PF4-1A и PF10-1A в антенном тракте радиостанций и ретрансляторов поможет Вам повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а так же устранить возникновение интермодуляционных помех. Фильтры, установленные в цепи передатчиков снижают уровень паразитного излучения и предотвращают появление продуктов интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.

Электрические характеристики
Модель PF4-1A PF4-2A PF10-1A PF10-2A
Рабочий диапазон частот, МГц 300-360
Потери (с подстройкой), dB 0.5-3 1.3 0,5-3 1.3
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1.2 1.2 1.2 1.2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF4-1A PF4-2A PF10-1A PF10-2A
Диаметр, мм (дюймы) 116 (4″) 116 (4″) 257 (10″) 257 (10″)
Масса, кг 1,3 2.8 2,4 5
Разъем N-мама N-мама N-мама N-мама
Крепление в 19″ стойку под заказ есть под заказ есть
Габариты, мм 400х116х116 480х400х120 400х257х257 480х400х260
]]> http://www.radiopro.ru/?feed=rss2&p=20790 0 Radial PF10-1A http://www.radiopro.ru/?p=20786 http://www.radiopro.ru/?p=20786#comments Thu, 03 Jan 2019 15:14:44 +0000 Олег http://www.radiopro.ru/?p=20786 PF10-1AПрименение полосовых фильтров PF4-1A и PF10-1A в антенном тракте радиостанций и ретрансляторов поможет Вам повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а так же устранить возникновение интермодуляционных помех. Фильтры, установленные в цепи передатчиков снижают уровень паразитного излучения и предотвращают появление продуктов интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.

Электрические характеристики
Модель PF4-1A PF4-2A PF10-1A PF10-2A
Рабочий диапазон частот, МГц 300-360
Потери (с подстройкой), dB 0.5-3 1.3 0,5-3 1.3
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1.2 1.2 1.2 1.2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF4-1A PF4-2A PF10-1A PF10-2A
Диаметр, мм (дюймы) 116 (4″) 116 (4″) 257 (10″) 257 (10″)
Масса, кг 1,3 2.8 2,4 5
Разъем N-мама N-мама N-мама N-мама
Крепление в 19″ стойку под заказ есть под заказ есть
Габариты, мм 400х116х116 480х400х120 400х257х257 480х400х260
Типовые амплитудно-частотные характеристики фильтров PF10-1A
PF10-1A_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20786 0 Radial PF4-2A http://www.radiopro.ru/?p=20782 http://www.radiopro.ru/?p=20782#comments Thu, 03 Jan 2019 15:10:17 +0000 Олег http://www.radiopro.ru/?p=20782 PF4-2AПрименение полосовых фильтров PF4-1A и PF10-1A в антенном тракте радиостанций и ретрансляторов поможет Вам повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а так же устранить возникновение интермодуляционных помех. Фильтры, установленные в цепи передатчиков снижают уровень паразитного излучения и предотвращают появление продуктов интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.

Электрические характеристики
Модель PF4-1A PF4-2A PF10-1A PF10-2A
Рабочий диапазон частот, МГц 300-360
Потери (с подстройкой), dB 0.5-3 1.3 0,5-3 1.3
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1.2 1.2 1.2 1.2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF4-1A PF4-2A PF10-1A PF10-2A
Диаметр, мм (дюймы) 116 (4″) 116 (4″) 257 (10″) 257 (10″)
Масса, кг 1,3 2.8 2,4 5
Разъем N-мама N-мама N-мама N-мама
Крепление в 19″ стойку под заказ есть под заказ есть
Габариты, мм 400х116х116 480х400х120 400х257х257 480х400х260
]]> http://www.radiopro.ru/?feed=rss2&p=20782 0 Radial PF4-1A http://www.radiopro.ru/?p=20776 http://www.radiopro.ru/?p=20776#comments Thu, 03 Jan 2019 15:05:52 +0000 Олег http://www.radiopro.ru/?p=20776 PF4-1AПрименение полосовых фильтров PF4-1A и PF10-1A в антенном тракте радиостанций и ретрансляторов поможет Вам повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а так же устранить возникновение интермодуляционных помех. Фильтры, установленные в цепи передатчиков снижают уровень паразитного излучения и предотвращают появление продуктов интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств.

Электрические характеристики
Модель PF4-1A PF4-2A PF10-1A PF10-2A
Рабочий диапазон частот, МГц 300-360
Потери (с подстройкой), dB 0.5-3 1.3 0,5-3 1.3
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1.2 1.2 1.2 1.2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF4-1A PF4-2A PF10-1A PF10-2A
Диаметр, мм (дюймы) 116 (4″) 116 (4″) 257 (10″) 257 (10″)
Масса, кг 1,3 2.8 2,4 5
Разъем N-мама N-мама N-мама N-мама
Крепление в 19″ стойку под заказ есть под заказ есть
Габариты, мм 400х116х116 480х400х120 400х257х257 480х400х260
Типовые амплитудно-частотные характеристики фильтров PF4-1A
PF4-1A_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20776 0 Radial PF12-2V http://www.radiopro.ru/?p=20771 http://www.radiopro.ru/?p=20771#comments Thu, 03 Jan 2019 14:58:30 +0000 Олег http://www.radiopro.ru/?p=20771 PF12-1VЭто самый «объемный» резонатор, который производит наше предприятие. Разработанный первоначально для комбайнера с низкими потерями авиационного диапазона 118-136 МГц, этот фильтр «прижился» и в коммерческом диапазоне. Благодаря своей высочайшей добротности (900 @ — 1,0dB) его удачно применяют при фильтрации сигналов пейджинговых передатчиков, а также получают самые низкие потери при сложении каналов транкинговых ретрансляторов с малым разносом частот.

Электрические характеристики
Модель PF12-1V PF12-2V
Рабочий диапазон частот, МГц 140-174
Потери (с подстройкой), dB 0,5-3 1,3-5
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 350
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF12-1V PF12-2V
Размеры резонатора, мм (дюймы) 308х308 (12″х12″)
Масса, кг 8 16,2
Разъем N-мама/ 7/16DIN
Габариты, мм 800х270х270 800х630х270
Типовые амплитудно-частотные характеристики фильтров PF12-2V
PF12-2V_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20771 0 Radial PF12-1V http://www.radiopro.ru/?p=20766 http://www.radiopro.ru/?p=20766#comments Thu, 03 Jan 2019 14:54:51 +0000 Олег http://www.radiopro.ru/?p=20766 PF12-1VЭто самый «объемный» резонатор, который производит наше предприятие. Разработанный первоначально для комбайнера с низкими потерями авиационного диапазона 118-136 МГц, этот фильтр «прижился» и в коммерческом диапазоне. Благодаря своей высочайшей добротности (900 @ — 1,0dB) его удачно применяют при фильтрации сигналов пейджинговых передатчиков, а также получают самые низкие потери при сложении каналов транкинговых ретрансляторов с малым разносом частот.

Электрические характеристики
Модель PF12-1V PF12-2V
Рабочий диапазон частот, МГц 140-174
Потери (с подстройкой), dB 0,5-3 1,3-5
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 350
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF12-1V PF12-2V
Размеры резонатора, мм (дюймы) 308х308 (12″х12″)
Масса, кг 8 16,2
Разъем N-мама/ 7/16DIN
Габариты, мм 800х270х270 800х630х270
Типовые амплитудно-частотные характеристики фильтров PF12-1V
PF12-1V_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20766 0 Radial PF10-1V-HQ http://www.radiopro.ru/?p=20759 http://www.radiopro.ru/?p=20759#comments Thu, 03 Jan 2019 14:43:12 +0000 Олег http://www.radiopro.ru/?p=20759 PF10-1V-HQ

Банки с повышенной добротностью необходимы для построения комбайнеров с минимальным разносом между каналами передатчиков. Например, если комбайнер на классических 10″ банках позволяет складывать частоты с разносом 100 кГц и не менее, то на банках повышенной добротности этот предел достигает75 кГц.
Кроме того, новые банки позволяют уменьшить потери по сравнению с классическими.
А также фильтры на банках с повышенной добротностью имеют высокую селективность, уллучшают помехозащищенность приемного тракта.

Банки с повышенной добротностью необходимы для построения комбайнеров с минимальным разносом между каналами передатчиков. Например, если комбайнер на классических 10″ банках позволяет складывать частоты с разносом 100 кГц и не менее, то на банках повышенной добротности этот предел достигает 75 кГц.

Кроме того, новые банки позволяют уменьшить потери по сравнению с классическими.

А также фильтры на банках с повышенной добротностью имеют высокую селективность, улучшают помехозащищенность приемного тракта.

Электрические характеристики
Модель PF10-1V-HQ
Рабочий диапазон частот, МГц 140-174
Потери (с подстройкой), dB 1,3-3
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF10-1V-HQ
Диаметр, мм (дюймы) 257 (10″)
Масса, кг 3,85
Разъем N-мама
Крепление в стойку под заказ
Габариты, мм 800х257х257
Типовые амплитудно-частотные характеристики фильтров
PF10-1V-HQ_ALC1 PF10-1V-HQ_ALC2
]]> http://www.radiopro.ru/?feed=rss2&p=20759 0 Radial PF10-2V http://www.radiopro.ru/?p=20753 http://www.radiopro.ru/?p=20753#comments Thu, 03 Jan 2019 14:35:36 +0000 Олег http://www.radiopro.ru/?p=20753 PF10-2VРезонатор диаметром 10″ может быть применен в самых различных приложениях как фильтр очень высокой добротности (850 @ -1,0 dB). Его можно использовать как в приемных, так и передающих трактах в составе фильтров PF10-1V и PF10-2V. Также этот резонатор служит основным элементом при построении передающих комбайнеров с низкими потерями.

Электрические характеристики
Модель PF10-1V PF10-2V
Рабочий диапазон частот, МГц 140-174
Потери (с подстройкой), dB 0,5-3 1,3-3
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF10-1V PF10-2V
Диаметр, мм (дюймы) 257 (10″)
Масса, кг 3,85 8,4
Разъем N-мама
Крепление в стойку под заказ в 24″
Габариты, мм 800х257х257 800х630х264
Типовые амплитудно-частотные характеристики фильтров PF10-1V
PF10-2V_SWR
]]> http://www.radiopro.ru/?feed=rss2&p=20753 0 Radial PF10-1V http://www.radiopro.ru/?p=20748 http://www.radiopro.ru/?p=20748#comments Thu, 03 Jan 2019 14:31:25 +0000 Олег http://www.radiopro.ru/?p=20748 PF10-1VРезонатор диаметром 10″ может быть применен в самых различных приложениях как фильтр очень высокой добротности (850 @ -1,0 dB). Его можно использовать как в приемных, так и передающих трактах в составе фильтров PF10-1V и PF10-2V. Также этот резонатор служит основным элементом при построении передающих комбайнеров с низкими потерями.

Электрические характеристики
Модель PF10-1V PF10-2V
Рабочий диапазон частот, МГц 140-174
Потери (с подстройкой), dB 0,5-3 1,3-3
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF10-1V PF10-2V
Диаметр, мм (дюймы) 257 (10″)
Масса, кг 3,85 8,4
Разъем N-мама
Крепление в стойку под заказ в 24″
Габариты, мм 800х257х257 800х630х264
Типовые амплитудно-частотные характеристики фильтров PF10-1V
PF10-1V_SWR
]]> http://www.radiopro.ru/?feed=rss2&p=20748 0 Radial PF8-3V http://www.radiopro.ru/?p=20742 http://www.radiopro.ru/?p=20742#comments Thu, 03 Jan 2019 13:56:42 +0000 Олег http://www.radiopro.ru/?p=20742 PF8-3VПрименение фильтров серии PF8-V в антенном тракте радиостанций и ретрансляторов поможет Вам повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а так же устранить возникновение интермодуляционных помех. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств. Увеличенный диаметр резонатора обеспечивает более высокую добротность, чем у 5-ти дюймовых фильтров. Модели фильтров PF8-2V и PF8-3V представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF8-1V. Они имеют более высокие характеристики при соответствующих потерях.

Электрические характеристики
Модель PF8-1V PF8-2V PF8-3V
Рабочий диапазон частот, МГц 140-174
Потери (с подстройкой), dB 0,5-3 0,1-5 0,1-7
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур
с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF8-1V PF8-2V PF8-3V
Диаметр, мм (дюймы) 206 (8″)
Масса, кг 3,25 7,2 10,5
Разъем N-мама
Крепление в 19″ стойку под заказ есть
Габариты, мм 800х206х206 800×480x210 800×480x420
Типовые амплитудно-частотные характеристики фильтров PF8-3V
PF8-3V_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20742 0 Radial PF8-2V http://www.radiopro.ru/?p=20737 http://www.radiopro.ru/?p=20737#comments Thu, 03 Jan 2019 13:54:01 +0000 Олег http://www.radiopro.ru/?p=20737 PF8-2VПрименение фильтров серии PF8-V в антенном тракте радиостанций и ретрансляторов поможет Вам повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а так же устранить возникновение интермодуляционных помех. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств. Увеличенный диаметр резонатора обеспечивает более высокую добротность, чем у 5-ти дюймовых фильтров. Модели фильтров PF8-2V и PF8-3V представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF8-1V. Они имеют более высокие характеристики при соответствующих потерях.

Электрические характеристики
Модель PF8-1V PF8-2V PF8-3V
Рабочий диапазон частот, МГц 140-174
Потери (с подстройкой), dB 0,5-3 0,1-5 0,1-7
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур
с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF8-1V PF8-2V PF8-3V
Диаметр, мм (дюймы) 206 (8″)
Масса, кг 3,25 7,2 10,5
Разъем N-мама
Крепление в 19″ стойку под заказ есть
Габариты, мм 800х206х206 800×480x210 800×480x420
Типовые амплитудно-частотные характеристики фильтров PF8-2V
PF8-2V_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20737 0 Radial PF8-1V http://www.radiopro.ru/?p=20732 http://www.radiopro.ru/?p=20732#comments Thu, 03 Jan 2019 13:50:06 +0000 Олег http://www.radiopro.ru/?p=20732 PF8-1VПрименение фильтров серии PF8-V в антенном тракте радиостанций и ретрансляторов поможет Вам повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а так же устранить возникновение интермодуляционных помех. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств. Увеличенный диаметр резонатора обеспечивает более высокую добротность, чем у 5-ти дюймовых фильтров. Модели фильтров PF8-2V и PF8-3V представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF8-1V. Они имеют более высокие характеристики при соответствующих потерях.

Электрические характеристики
Модель PF8-1V PF8-2V PF8-3V
Рабочий диапазон частот, МГц 140-174
Потери (с подстройкой), dB 0,5-3 0,1-5 0,1-7
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур
с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF8-1V PF8-2V PF8-3V
Диаметр, мм (дюймы) 206 (8″)
Масса, кг 3,25 7,2 10,5
Разъем N-мама
Крепление в 19″ стойку под заказ есть
Габариты, мм 800х206х206 800×480x210 800×480x420
Типовые амплитудно-частотные характеристики фильтров PF8-1V
PF8-1V_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20732 0 Radial PF5-3V http://www.radiopro.ru/?p=20725 http://www.radiopro.ru/?p=20725#comments Thu, 03 Jan 2019 13:43:27 +0000 Олег http://www.radiopro.ru/?p=20725 PF5-3VПрименение фильтров серии PF5-V в антенном тракте радиостанций и ретрансляторов поможет Вам повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а так же устранить возникновение интермодуляционных помех. Фильтры, установленные в цепи передатчиков снижают уровень паразитного излучения и предотвращают появление продуктов интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств. Модели фильтров PF5-2V и PF5-3V представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF5-1V. Они имеют более высокие характеристики при соответствующих потерях.

Электрические характеристики
Модель PF5-1V PF5-2V PF5-3V
Рабочий диапазон частот, МГц 140-174
Потери (с подстройкой), dB 0,5-3 1.5 1,5-6
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF5-1V PF5-2V PF5-3V
Диаметр, мм (дюймы) 128 (5″)
Масса, кг 1,85 4,4 6,25
Разъем N-мама
Крепление в 19″ стойку под заказ есть
Габариты, мм 800х128х128 800х480х140
Типовые амплитудно-частотные характеристики фильтров PF5-3V
PF5-3V_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20725 0 Radial PF5-2V http://www.radiopro.ru/?p=20721 http://www.radiopro.ru/?p=20721#comments Thu, 03 Jan 2019 13:39:52 +0000 Олег http://www.radiopro.ru/?p=20721 PF5-2VПрименение фильтров серии PF5-V в антенном тракте радиостанций и ретрансляторов поможет Вам повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а так же устранить возникновение интермодуляционных помех. Фильтры, установленные в цепи передатчиков снижают уровень паразитного излучения и предотвращают появление продуктов интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств. Модели фильтров PF5-2V и PF5-3V представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF5-1V. Они имеют более высокие характеристики при соответствующих потерях.

Электрические характеристики
Модель PF5-1V PF5-2V PF5-3V
Рабочий диапазон частот, МГц 140-174
Потери (с подстройкой), dB 0,5-3 1.5 1,5-6
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF5-1V PF5-2V PF5-3V
Диаметр, мм (дюймы) 128 (5″)
Масса, кг 1,85 4,4 6,25
Разъем N-мама
Крепление в 19″ стойку под заказ есть
Габариты, мм 800х128х128 800х480х140
Типовые амплитудно-частотные характеристики фильтров PF5-2V
PF5-1V_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20721 0 Radial PF5-1V http://www.radiopro.ru/?p=20715 http://www.radiopro.ru/?p=20715#comments Thu, 03 Jan 2019 13:35:07 +0000 Олег http://www.radiopro.ru/?p=20715 PF5-1VПрименение фильтров серии PF5-V в антенном тракте радиостанций и ретрансляторов поможет Вам повысить селективность их приемников, уменьшить влияние внеполосных помех, избавиться от эффекта «запирания» ВЧ сигналами близкорасположенных радиопередатчиков и снижения чувствительности, а так же устранить возникновение интермодуляционных помех. Фильтры, установленные в цепи передатчиков снижают уровень паразитного излучения и предотвращают появление продуктов интермодуляции. Рекомендуется применять в случае установки оборудования в местах с высокой плотностью передающих устройств. Модели фильтров PF5-2V и PF5-3V представляют собой два и три последовательно включенных и объединенных металлическими кронштейнами фильтра типа PF5-1V. Они имеют более высокие характеристики при соответствующих потерях.

Электрические характеристики
Модель PF5-1V PF5-2V PF5-3V
Рабочий диапазон частот, МГц 140-174
Потери (с подстройкой), dB 0,5-3 1.5 1,5-6
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF5-1V PF5-2V PF5-3V
Диаметр, мм (дюймы) 128 (5″)
Масса, кг 1,85 4,4 6,25
Разъем N-мама
Крепление в 19″ стойку под заказ есть
Габариты, мм 800х128х128 800х480х140
Типовые амплитудно-частотные характеристики фильтров PF5-1V
PF5-1V_ALC
]]> http://www.radiopro.ru/?feed=rss2&p=20715 0 Radial PF12-1Av http://www.radiopro.ru/?p=20707 http://www.radiopro.ru/?p=20707#comments Thu, 03 Jan 2019 11:50:47 +0000 Олег http://www.radiopro.ru/?p=20707 Появление в гражданской авиации в аэродромных службах современных средств радиосвязи требует внимательного проектирования базовых радиостанций. Учитывая, что в аэропорту работают не только радиостанции диспетчеров управления воздушным движением в диапазоне 118-136 МГц, но и наземные службы, работающие на частотах 136-174 МГц, то требования к этим средствам связи должны предъявляться очень жесткие.
Обычно на крышах аэродромов установлен целый «лес» антенн, который с каждым годом растет. Добавляются новые службы, а также системы навигации, мониторинга и телеметрии.
Все это сильно накаляет электромагнитную обстановку. Для упорядочивания в эфире необходимо снижать взаимное влияние систем друг на друга. С этим справляются фильтровые комплексы, построенные на основе коаксиальных резонаторов. Несмотря на то, что в радиостанциях уже есть фильтры, но их совершенно недостаточно для работы в условиях плотного расположения передатчиков и приемников. Избирательность коаксиальных фильтров (таких, как PF12-1Avia) в сотни раз выше классических LC фильтров. На таких фильтрах строятся передающие комбайнеры и дуплексные фильтры. Установив однобаночный фильтр в радиостанцию, вы обезопасите не только диспетчера от неудобной работы, но и возможно всех пассажиров, совершающих авиаперелет.

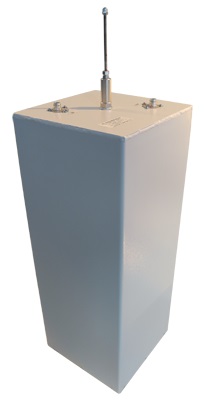

PF12-1AvПоявление в гражданской авиации в аэродромных службах современных средств радиосвязи требует внимательного проектирования базовых радиостанций. Учитывая, что в аэропорту работают не только радиостанции диспетчеров управления воздушным движением в диапазоне 118-136 МГц, но и наземные службы, работающие на частотах 136-174 МГц, то требования к этим средствам связи должны предъявляться очень жесткие.

Обычно на крышах аэродромов установлен целый «лес» антенн, который с каждым годом растет. Добавляются новые службы, а также системы навигации, мониторинга и телеметрии.

Все это сильно накаляет электромагнитную обстановку. Для упорядочивания в эфире необходимо снижать взаимное влияние систем друг на друга. С этим справляются фильтровые комплексы, построенные на основе коаксиальных резонаторов. Несмотря на то, что в радиостанциях уже есть фильтры, но их совершенно недостаточно для работы в условиях плотного расположения передатчиков и приемников. Избирательность коаксиальных фильтров (таких, как PF12-1Avia) в сотни раз выше классических LC фильтров. На таких фильтрах строятся передающие комбайнеры и дуплексные фильтры. Установив одно-баночный фильтр в радиостанцию, вы обезопасите не только диспетчера от неудобной работы, но и возможно всех пассажиров, совершающих авиаперелет.

Электрические характеристики
Модель PF12-1AVIA
Рабочий диапазон частот, МГц 118-136
Потери (с подстройкой), dB 0,5-3
Импеданс, Ом 50
Затухание см.рисунки
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF12-1AVIA
Диаметр, мм (дюймы) 308х308 (12″х12″)
Масса, кг 8
Разъем N-мама
Габариты, мм 800х270х270
Типовые амплитудно-частотные характеристики фильтра PF12-1AVIA
PF12-1Av_ALC_1 PF12-1Av_ALC_2
]]> http://www.radiopro.ru/?feed=rss2&p=20707 0 Radial PF5-2AVIA http://www.radiopro.ru/?p=20703 http://www.radiopro.ru/?p=20703#comments Thu, 03 Jan 2019 11:44:23 +0000 Олег http://www.radiopro.ru/?p=20703 PF5-2AVIARadial PF5-1AVIA полосовые, полосно-режекторные, одно-баночные фильтры авиационного УКВ диапазона 118-136 МГц.

Электрические характеристики
Модель PF5-1AVIA PRF5-2AVIA
Рабочий диапазон частот, МГц 118-136 118-136
Потери (с подстройкой), dB 0,5-3 1,5-6
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF5-1AVIA PRF5-2AVIA
Диаметр, мм (дюймы) 128 (5″)
Масса, кг 1,85 6,25
Разъем N-мама
Крепление в 19″ стойку под заказ есть
Габариты, мм 800х128х128 800х480х140

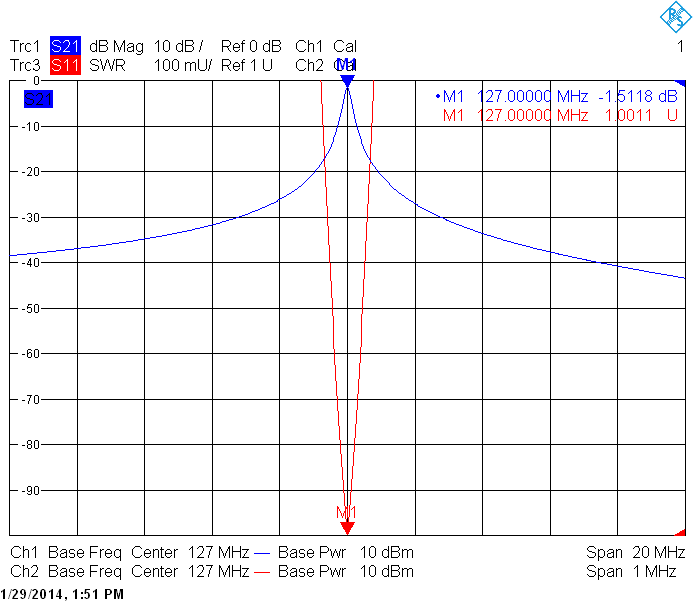

Типовые амплитудно-частотные характеристики фильтров
PF5-1AVIA
PF5-1AVIA_ALC1 PF5-1AVIA_ALC_2
PRF5-2V
PF5-1AVIA_ALC_3
]]> http://www.radiopro.ru/?feed=rss2&p=20703 0 Radial PF5-1AVIA http://www.radiopro.ru/?p=20696 http://www.radiopro.ru/?p=20696#comments Thu, 03 Jan 2019 11:39:45 +0000 Олег http://www.radiopro.ru/?p=20696 PF5-1AVIARadial PF5-1AVIA полосовые, полосно-режекторные, одно-баночные фильтры авиационного УКВ диапазона 118-136 МГц.

Электрические характеристики
Модель PF5-1AVIA PRF5-2AVIA
Рабочий диапазон частот, МГц 118-136 118-136
Потери (с подстройкой), dB 0,5-3 1,5-6
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт не более 300
Диапазон рабочих температур с гарантированной стабилизацией, °С от -30 до +60
Электрическая длина резонатора 1/4λ
Механические характеристики
Модель PF5-1AVIA PRF5-2AVIA
Диаметр, мм (дюймы) 128 (5″)
Масса, кг 1,85 6,25
Разъем N-мама
Крепление в 19″ стойку под заказ есть
Габариты, мм 800х128х128 800х480х140
Типовые амплитудно-частотные характеристики фильтров
PF5-1AVIA
PF5-1AVIA_ALC1 PF5-1AVIA_ALC_2
PRF5-2V
PF5-1AVIA_ALC_3
]]> http://www.radiopro.ru/?feed=rss2&p=20696 0 Radial PF8-2LB http://www.radiopro.ru/?p=20689 http://www.radiopro.ru/?p=20689#comments Thu, 03 Jan 2019 11:12:23 +0000 Олег http://www.radiopro.ru/?p=20689 PF8-2LBПрименение резонаторов повышенной добротности (диаметром 8″) для построения полосовых фильтров и полосо-пропускающих дуплексеров в диапазоне Low Band позволяет повысить селективность приемников, уменьшить влияние внеполосных помех

Электрические характеристики
Модель PF8-2LB(L) PF8-2LB(H)
Рабочий диапазон частот, МГц 30-40 38-48
Потери (с подстройкой), dB 0,5-3
Импеданс, Ом 50
Затухание см.рисунок
КСВ, не хуже 1,2
Проходная мощность, Вт 200
Диапазон рабочих температур с гарантированной стабилизацией, 0 С от -30 до +60
Электрическая длина резонатора 1/4 λ
Механические характеристики
Модель PF8-2LB(L) PF8-2LB(H)
Размер резонатора, мм (дюймы) 200х200 (8″х8″)
Масса, кг 38,7 33,7
Разъем N-мама
Крепление в 19″ стойку под заказ
Габариты, мм 200×480x2780 200×480x2480
Типовые амплитудно-частотные характеристики фильтра PF8-2LB
PF8-2LB_ALC_1 PF8-2LB_ALC_2
]]> http://www.radiopro.ru/?feed=rss2&p=20689 0 Radial PF8-1CB http://www.radiopro.ru/?p=20685 http://www.radiopro.ru/?p=20685#comments Thu, 03 Jan 2019 11:00:09 +0000 Олег http://www.radiopro.ru/?p=20685 PF8-1CB

Наша новая разработка – фильтр PF8-1CB – самый большой фильтр в мире!
Вас одолели помехи мощных радиостанций соседей? Ваша антенна размещена на преобладающей высоте в городе, но сигналы дальних корреспондентов тонут в шумах и приемник «давится» несущей таксистов-конкурентов?
Задавите эти шумы с помощью нашего современного мощного фильтра PF8-1CB. Через 12 каналов конкурент ослабнет в 10 раз. И ваши сигналы тоже будут значительно благородней и чище.

Новая разработка – фильтр PF8-1CB – самый большой фильтр в мире!

Вас одолели помехи мощных радиостанций соседей? Ваша антенна размещена на преобладающей высоте в городе, но сигналы дальних корреспондентов тонут в шумах и приемник «давится» несущей таксистов-конкурентов?

Задавите эти шумы с помощью нашего современного мощного фильтра PF8-1CB. Через 12 каналов конкурент ослабнет в 10 раз. И ваши сигналы тоже будут значительно благородней и чище.

Электрические характеристики
Модель PF8-1CB
Рабочий диапазон частот, МГц 26-28.3
Потери (с подстройкой), dB 1.3
Импеданс, Ом 50
КСВ, не хуже 1,2
Проходная мощность, Вт 200
Диапазон рабочих температур с гарантированной стабилизацией, 0 С от -30 до +60
Электрическая длина резонатора 1/4 λ
Механические характеристики
Модель PF8-1CB
Размер резонатора, мм (дюймы) 200х200 (8″х8″)
Масса, кг 21
Разъем N-мама
Крепление в 19″ стойку под заказ
Габариты, мм 3000×200x200
]]> http://www.radiopro.ru/?feed=rss2&p=20685 0
