Radial FHF-UHF

Олег — Tue, 15 Jan 2019 09:06:13 +0000

Фильтры НЧ и ВЧ типа FLF-VHF и FHF-UHF рекомендуется использовать в приемо – передающих цепях радиостанций и ретрансляторов для более полного подавления несущих частот близкорасположенных передатчиков радиостанций VHF и UHF диапазонов.

Модели фильтров представляют из себя фильтры 7 – го порядка по схеме Чебышева.

Электрические характеристики
Модель	FLF-VHF	FHF-UHF
Рабочий диапазон частот, МГц	140-174	400-490
Потери (с подстройкой), dB	0,5	0,5
Импеданс, Ом	50	50
Уровень подавления, не менее, dB	90	90
КСВ, не хуже	1,5	1,5
Максимальная подводимая мощность, Вт	100	100
Диапазон рабочих температур	от -20 до +40	от -20 до +40

Механические характеристики
Модель	FLF-VHF	FHF-UHF
Масса	0,61	0,61
Разъем	N-мама	N-мама
Габариты, мм	217×60x45	217×60x45

Типовые характеристики фильтра FLF-UHF

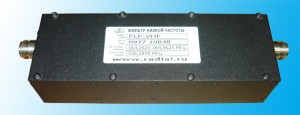

Radial FLF-VHF

Олег — Tue, 15 Jan 2019 08:59:48 +0000

Модели фильтров представляют из себя фильтры 7 – го порядка по схеме Чебышева.

Электрические характеристики
Модель	FLF-VHF	FHF-UHF
Рабочий диапазон частот, МГц	140-174	400-490
Потери (с подстройкой), dB	0,5	0,5
Импеданс, Ом	50	50
Уровень подавления, не менее, dB	90	90
КСВ, не хуже	1,5	1,5
Максимальная подводимая мощность, Вт	100	100
Диапазон рабочих температур	от -20 до +40	от -20 до +40

Механические характеристики
Модель	FLF-VHF	FHF-UHF
Масса	0,61	0,61
Разъем	N-мама	N-мама
Габариты, мм	217×60x45	217×60x45

Типовые характеристики фильтра FLF-VHF
