Radial MDF2-6U-10HP

Олег — Wed, 16 Jan 2019 10:38:27 +0000

Популярность частотного разноса 10 МГц между приёмом и передачей в ретрансляторах на UHF диапазоне позволяет стандартизировать конструкции дуплексеров и изготавливать их сразу на весь диапазон без разбивки модельного ряда на субдиапазоны.

Работа многоканальной системы связи повышает требования к дуплексерам в частности их проходной мощности. Наша компания разработала специальный дуплексер MDF2-6U10HP с проходной мощностью 150 Ватт (в одноканальном режиме).

Это означает, что через него могут работать до 4-х DMR каналов с мощностью 20 Вт.

Дуплексер выполнен на основе полноразмерных медных трубчатых 1/4 волновых резонаторах в корпусах сечением 2 дюйма(52 мм).

Технологические отверстия в резонаторах допускают некоторую подстройку линий связи с резонаторами и точную настройку на любом участке рабочего диапазона.

Это означает, что через него могут работать до 4-х DMR каналов с мощностью 20 Вт.

Электрические характеристики
Модель	MDF2-6U-10HP
Рабочий диапазон частот, МГц	400-470
Потери (с подстройкой) не более, dB	0.8
Разнос TX/RX, МГц	8 – 13
Импеданс, Ом	50
Изоляция не хуже, dB	85
КСВ, не хуже	1.5
Проходная мощность, не более, Вт	150
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -30 до +50

Механические характеристики
Модель	MDF2-6U-10HP
Масса, кг	3.1
Разъем	N-мама
Габариты, мм	302×332x65

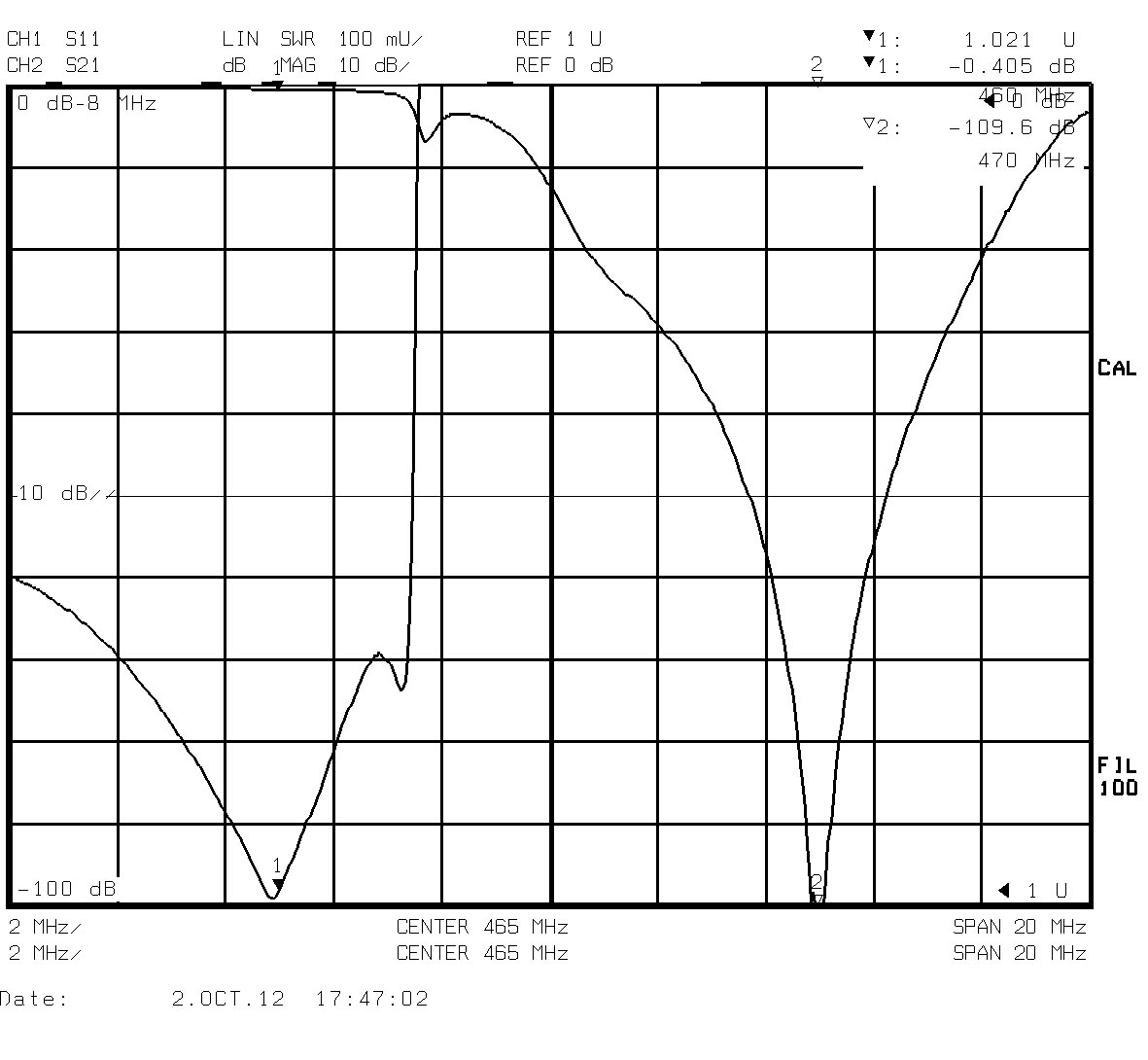

Типовые амплитудно-частотные характеристики дуплексера MDF2-6U-10HP

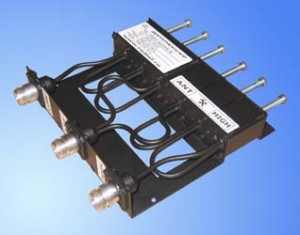

Radial MDF1-6UM8/13

Олег — Wed, 16 Jan 2019 10:30:36 +0000

Малогабаритные мобильные дуплексеры изготовлены на шестизвенных спиральных резонаторах по режекторной схеме. При разносе 36 МГц (MDF1-6A) и 10 МГц (MDF1-6U) они обеспечивают полнодуплексный режим работы мобильных радиостанций при минимальных потерях и стандартной выходной мощности 50 Вт. Дуплексер MDF1-6A может быть удачно применен в системах транкинговой связи МРТ 1327, Алтай, Валдай, Волемот, а также радиостанциях Речного регистра. Однако стоит заметить, что подобные дуплексеры оказываются низкоэффективными в случаях их применения на базовых станциях и в местах с сомнительной ЭМС.

Электрические характеристики
Модель	MDF1-6A	MDF1-6UL8/13	MDF1-6UM8/13
Рабочий диапазон	300-305/	400-430	440-470
частот, МГц	336-342	400-430	440-470
Потери (с подстройкой) не более, dB	0,8	1.3	1,3
Минимальный разнос TX/RX, МГц	36	авг.13	авг.13
Импеданс, Ом	50
Изоляция не хуже, dB	75
КСВ, не хуже	1.5
Проходная мощность, Вт	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50

Механические характеристики
Модель	MDF1-6A	MDF1-6UL8/13	MDF1-6UM8/13
Масса, кг	0,734	0,62	0,62
Разъем	N-мама
Габариты, мм	170х160х40

Типовые амплитудно-частотные характеристики дуплексеров MDF1-6UM8/13

Radial MDF1-6U-10

Олег — Wed, 16 Jan 2019 10:23:28 +0000

Дуплексер выполнен на основе полноразмерных медных трубчатых 1/4 волновых резонаторах в корпусах сечением 1 дюйм(25 мм).

Электрические характеристики
Модель	MDF1-6U-10
Рабочий диапазон частот, МГц	400-470
Потери (с подстройкой) не более, dB	1.2
Разнос TX/RX, МГц	8.13
Импеданс, Ом	50
Изоляция не хуже, dB	85
КСВ, не хуже	1.5
Проходная мощность, не более, Вт	50
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -30 до +50

Механические характеристики
Модель	MDF1-6U-10
Масса, кг	1.1
Разъем	N-мама
Габариты, мм	285×156x32

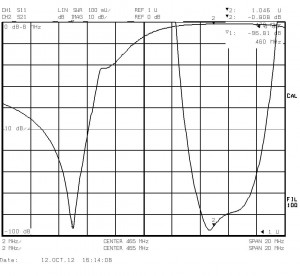

Типовые амплитудно-частотные характеристики дуплексера MDF1-6U-10

Габаритно-посадочный чертеж

Radial MDF1-6UH5/8

Олег — Wed, 16 Jan 2019 10:15:00 +0000

Малогабаритный, мобильный, шести-резонансный дуплексер UHF диапазона 440-490 МГц.

Электрические характеристики
Модель	MDF1-6UL5/8	MDF1-6UH5/8
Рабочий диапазон частот, МГц	400-450	440-490
Потери (с подстройкой) не более, dB	1.3	1.3
Разнос TX/RX, МГц	5.8	5.8
Импеданс, Ом	50	50
Изоляция не хуже, dB	85	85
КСВ, не хуже	1,5	1.5
Проходная мощность, Вт	не более 50	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50	от -30 до +50

Механические характеристики
Модель	MDF1-6UL5/8	MDF1-6UH5/8
Масса, кг	1.1	1.1
Разъем	N-мама	N-мама
Габариты, мм	156×32x278	156×32x278

Типовая амплитудно-частотная характеристика дуплексера
MDF1-6UL5/8	MDF1-6UH5/8

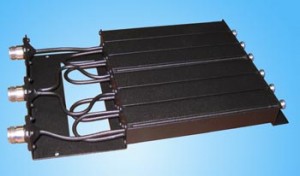

Radial MDF1-6UL5/8

Олег — Wed, 16 Jan 2019 10:11:40 +0000

Малогабаритный, мобильный, шести-резонансный дуплексер UHF диапазона 400-450 МГц.

Электрические характеристики
Модель	MDF1-6UL5/8	MDF1-6UH5/8
Рабочий диапазон частот, МГц	400-450	440-490
Потери (с подстройкой) не более, dB	1.3	1.3
Разнос TX/RX, МГц	5.8	5.8
Импеданс, Ом	50	50
Изоляция не хуже, dB	85	85
КСВ, не хуже	1,5	1.5
Проходная мощность, Вт	не более 50	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50	от -30 до +50

Механические характеристики
Модель	MDF1-6UL5/8	MDF1-6UH5/8
Масса, кг	1.1	1.1
Разъем	N-мама	N-мама
Габариты, мм	156×32x278	156×32x278

Типовая амплитудно-частотная характеристика дуплексера
MDF1-6UL5/8	MDF1-6UH5/8

Radial MDF1-6UL-40

Олег — Wed, 16 Jan 2019 10:02:09 +0000

Малогабаритные мобильные дуплексеры изготовлены на шестизвенных спиральных резонаторах по режекторной схеме. При разносе 40 МГц они обеспечивают полнодуплексный режим работы мобильных радиостанций при минимальных потерях и стандартной выходной мощности 50 Вт. Габариты дуплексеров позволяют крепить их с радиостанциями в одном корпусе.

Электрические характеристики
Модель	MDF1-6UL-40
Рабочий диапазон частот, МГц	390-450
Потери (с подстройкой) не более, dB	0,5
Разнос TX/RX, МГц	40
Импеданс, Ом	50
Изоляция не хуже, dB	75
КСВ, не хуже	1,5
Проходная мощность, Вт	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50

Механические характеристики
Модель	MDF1-6UL-40
Масса, кг	0,7
Разъем	N-мама
Габариты, мм	170х156х32

Типовые амплитудно-частотные характеристики дуплексеров MDF1-6UL-40

Radial MDF1-6A

Олег — Wed, 16 Jan 2019 09:44:13 +0000

Электрические характеристики
Модель	MDF1-6A	MDF1-6UL8/13	MDF1-6UM8/13
Рабочий диапазон	300-305/	400-430	440-470
частот, МГц	336-342	400-430	440-470
Потери (с подстройкой) не более, dB	0,8	1.3	1,3
Минимальный разнос TX/RX, МГц	36	авг.13	авг.13
Импеданс, Ом	50
Изоляция не хуже, dB	75
КСВ, не хуже	1.5
Проходная мощность, Вт	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50

Механические характеристики
Модель	MDF1-6A	MDF1-6UL8/13	MDF1-6UM8/13
Масса, кг	0,734	0,62	0,62
Разъем	N-мама
Габариты, мм	170х160х40

Типовые амплитудно-частотные характеристики дуплексеров MDF-6A

Radial MDF2-8V

Олег — Wed, 16 Jan 2019 09:19:51 +0000

Развитие радиосвязи в профессиональных сферах в последние годы идет широкими шагами. Современные цифровые технологии позволяют увеличить абонентскую емкость, для чего, разумеется, потребуется дополнительные частотные каналы. Для реализации дуплексного режима работы очень важно иметь надежную защиту приемника от передатчика в широкой полосе частот. Нынешнее распределение частот диктует очень жесткие условия – при полосе рабочих каналов 1 МГц защитный участок между приемником и передатчиком составляет также 1 МГц. При этом требования по изоляции остаются также не хуже 70 dB!

Для сравнения, классические дуплексные фильтры имеют полосу режекции около 300 кГц при защитном участке более 4,5 МГц! Тем не менее, инженерам фирмы «Радиал» удалось создать достаточно компактный дуплексер с характеристиками, которые вы можете видеть ниже. Он будет интересен специалистам связи, работающим в железнодорожной области, а также всем строителям систем DMR.

Электрические характеристики
Модель	MDF2-8V
Рабочий диапазон частот, МГц	146-156
Потери (с подстройкой) не более, dB	0.5-2.5
Разнос TX/RX, МГц	1
Импеданс, Ом	50
Изоляция не хуже, dB	50
Типовая изоляция, dB	70
КСВ, не хуже	1,5
Проходная мощность, Вт	не более 100
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50

Механические характеристики
Модель	MDF2-8V
Масса, кг	2
Разъем	N-мама

Типовые АЧХ малогабаритного дуплексера MDF2-8V

Radial MDF2-6V3-4,5UK

Олег — Wed, 16 Jan 2019 09:13:04 +0000

Для построения компактных переносных ретрансляторов возникает потребность сокращать максимально размеры всех компонентов. Одним из таких устройств является дуплексер. Пожертвовав всего несколькими децибелами изоляции, есть возможность укоротить размер дуплексера на 20 %. Такое решение практически никак не отразится на чувствительности, зато даст жизнь новому изделию для тактического применения в условиях ЧС.

В компании Радиал разработан, испытан и запущен в серию такой вариант мобильного дуплексера MDF2-6V3-4.5UK.

Электрические характеристики
Модель	MDF2-6V3-4,5UK
Рабочий диапазон частот, МГц	152-165
Потери (с подстройкой) не более, dB	1
Разнос TX/RX, МГц	03.04.2005
Импеданс, Ом	50
Изоляция не хуже, dB	80
Изоляция типовая, dB	85
КСВ, не хуже	1.5
Проходная мощность, не более, Вт	100
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -30 до +50

Механические характеристики
Модель	MDF2-6V3-4,5UK
Масса, кг	4.1
Разъем	N-мама
Габариты, мм	420х332х66

АЧХ устройства

Radial MDF2-6VH-1/2HP

Олег — Wed, 16 Jan 2019 09:05:24 +0000

Активное развитие цифровых видов связи,в частотности DMR, в диапазоне VHF повышает требования к проходной мощности всего тракта и особенно дуплексного фильтра. Это связано в первую очередь с многоканальным режимом работы ретранслятора . Требования по компактности всего оборудования внутри телекоммуникационной стойки уже не допускают применения объёмных высокодобротных резонаторов. Поэтому наши специалисты разработали новые дуплексеры повышенной проходной мощности на полноразмерных 1/4 волновых резонаторах в корпусах сечением 2″ (52 мм).

Электрические характеристики
Модель	MDF2-6VL-4.5/6HP	MDF2-6VH-4.5/6HP	MDF2-6VH-1/2HP
Рабочий диапазон частот, МГц	138-156	152-174	152-174
Потери (с подстройкой) не более, dB	1.2	1.2	1.2
Разнос TX/RX, МГц	4.5 – 6	4.5 – 6	1 – 2
Импеданс, Ом	50	50	50
Изоляция не хуже, dB	80	80	80
КСВ, не хуже	1.5	1.5	1.5
Проходная мощность, не более, Вт	150	150	150
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -30 до +50	От -30 до +50	От -30 до +50

Механические характеристики
Модель	MDF2-6VL-4.5/6HP	MDF2-6VH-4.5/6HP	MDF2-6VH-1/2HP
Масса, кг	6.6	6.2	6.2
Разъем	N-мама	N-мама	N-мама
Габариты, мм	650×332x66	605×332x66	605×332x66

Типовые амплитудно-частотные характеристики дуплексера MDF2-6VH-4.5/6HP

Типовые амплитудно-частотные характеристики дуплексера MDF2-6VL-4.5/6HP

Radial MDF2-6VL

Олег — Wed, 16 Jan 2019 09:01:42 +0000

Электрические характеристики
Модель	MDF2-6VL-4.5/6HP	MDF2-6VH-4.5/6HP	MDF2-6VH-1/2HP
Рабочий диапазон частот, МГц	138-156	152-174	152-174
Потери (с подстройкой) не более, dB	1.2	1.2	1.2
Разнос TX/RX, МГц	4.5 – 6	4.5 – 6	1 – 2
Импеданс, Ом	50	50	50
Изоляция не хуже, dB	80	80	80
КСВ, не хуже	1.5	1.5	1.5
Проходная мощность, не более, Вт	150	150	150
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -30 до +50	От -30 до +50	От -30 до +50

Механические характеристики
Модель	MDF2-6VL-4.5/6HP	MDF2-6VH-4.5/6HP	MDF2-6VH-1/2HP
Масса, кг	6.6	6.2	6.2
Разъем	N-мама	N-мама	N-мама
Габариты, мм	650×332x66	605×332x66	605×332x66

Типовые амплитудно-частотные характеристики дуплексера MDF2-6VH-4.5/6HP

Типовые амплитудно-частотные характеристики дуплексера MDF2-6VL-4.5/6HP

Radial MDF2-6V

Олег — Wed, 16 Jan 2019 08:48:54 +0000

Новые модели малогабаритных дуплексеров MDF2-6V2/4.5, MDF2-6V1/2 и MDF2-6V(M)2/4.5 являются прототипом MDF-6V, но выполнены на обычных линейных (не спиральных) резонаторах в корпусах сечением 50 мм. В результате повышенная добротность помогает снизить разнос TX/RX до 2 МГц (в моделях MDF2-6V2/4.5, и MDF2-6V(M)2/4.5) и 1 МГц в MDF2-6V1/2 и несколько увеличить фильтрующие способности дуплексера.

Электрические характеристики
Модель	MDF2-6V2/4.5	MDF2-6V1/2	MDF2-6V(M)2/4.5
Рабочий диапазон частот, МГц	146-156	146-156	152-174
Потери (с подстройкой) не более, dB	0.8	1.5	1.0
Разнос TX/RX, МГц	2 – 4.5	1 – 2	2 – 4.5
Импеданс, Ом	50	50	50
Изоляция не хуже, dB	80	80	80
КСВ, не хуже	1.5	1.5	1.5
Проходная мощность, не более, Вт	100	100	100
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -5 до +40
Масса, кг	8.7
Разъем	N-мама

Механические характеристики
Модель	MDF2-6V2/4.5	MDF2-6V1/2	MDF2-6V(M)2/4.5
Масса, кг	8.7	8.7	8.7
Разъем	N-мама	N-мама	N-мама
Габариты, мм	310×53x610	310×53x610	310×53x610

Типовые амплитудно-частотные характеристики дуплексера MDF2-6V2/4.5

Типовые амплитудно-частотные характеристики дуплексера MDF2-6V1/2

Radial MDF1-12VH-48

Олег — Wed, 16 Jan 2019 08:31:56 +0000

Очень часто необходимость в приобретении дуплексера появляется раньше выделения частот под ретранслятор. И дуплексер нужен уже на складе. Но прибора для настройки нет. Что делать? Для такого случая можно применить универсальный дуплексер MDF1-12VH-48, который разработан специально под широкую полосу в стандартных участках, предназначенных для работы приемников и передатчиков диапазона 160-170 МГц.

Положив на склад такой дуплексер, дилер всегда будет готов применить его в нужный момент. Использование этого дуплексера в составе двухканального модуля MCH-2V-50 позволяет организовывать универсальную систему мультиплексии.

Электрические характеристики
Модель	MDF1-12VH-48
Рабочий диапазон частот LOW, МГц	161.800-163.000
Рабочий диапазон частот HIGH, МГц	167.525-168.725
Потери (с подстройкой) не более, dB	1,5
Разнос TX/RX, МГц	5,725
Импеданс, Ом	50
Изоляция не хуже, dB	95
Изоляция типовая, dB	97
КСВ, не хуже	1,3
Проходная мощность, Вт	не более 50
Диапазон рабочих температур	от -30 до +50

Механические характеристики
Модель	MDF1-12VH-48
Масса, кг	1,5
Разъем	N-мама
Габариты, мм	205×155x66

Типовые амплитудно-частотные характеристики дуплексеров

Radial MDF1-6VL

Олег — Wed, 16 Jan 2019 08:22:53 +0000

Мобильные дуплексеры серии «MDF1″ – это наиболее дешевое решение для построения ретрансляторов. На сегодняшний день выпускаются различные модели фильтров для разных частотных разносов передачи и приема. Малогабаритные мобильные дуплексеры изготовлены на шестизвенных спиральных резонаторах размером 1″х1″ по режекторной схеме. Габариты дуплексера MDF1-6V позволяют крепить его с радиостанциями в одном корпусе. Однако, стоит заметить, что такие дуплексеры оказываются низкоэффективными в случаях их применения на базовых станциях и в местах с сомнительной ЭМС.

Электрические характеристики
Модель	MDF1-6VM	MDF1-6VL4,5/6	MDF1-6VL6/8	MDF1-6VL8/10
Рабочий диапазон, МГц	148-149/171-173	138-156	138-156	138-156
Потери (с подстройкой) не более, dB	0,9	1,3	1,3	1,3
Разнос TX/RX, МГц	24	4,5-6	6.8	8.10
Импеданс, Ом	50	50	50	50
Изоляция не хуже, dB	75	80	80	80
Изоляция типовая, dB	80	90	90	90
КСВ, не хуже	1,5	1,5	1,5	1,5
Проходная мощность, Вт	не более 50	не более 50	не более 50	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50	от -30 до +50	от -30 до +50	от -30 до +50

Механические характеристики
Модель	MDF1-6VM	MDF1-6VL4,5/6	MDF1-6VL6/8	MDF1-6VL8/10
Масса, кг	0.93	0.93	0.93	0.93
Разъем	N-мама	N-мама	N-мама	N-мама
Габариты (на новом профиле), мм	225х156х32	225х156х32	225х156х32	225х156х32

Типовые амплитудно-частотные характеристики дуплексеров
MDF1-6VM	MDF1-6VL4,5/6

MDF1-6VL6/8	MDF1-6VL8/10

Radial MDF1-6VH

Олег — Wed, 16 Jan 2019 08:09:36 +0000

Появление на отечественном рынке полнодуплексных мобильных радиостанций вызвало большой интерес к дуплексным фильтрам, обеспечивающим одновременную работу мобильной станции на одну антенну. Нами выпускаются такие устройства. На верхний участок VHF диапазона это мобильные дуплексные фильтры MDF1-6VН. Малогабаритные мобильные дуплексеры изготовлены на шестизвенных спиральных резонаторах по режекторной схеме. При разносах 4,5-6 МГц (MDF1-6VН4,5/6), 6-8 МГц (MDF1-6VH6/8), 8-10 МГц (MDF1-6VH8/10) и 15 МГц (MDF1-6VH-15) они обеспечивают полнодуплексный режим работы мобильных радиостанций при минимальных потерях и стандартной выходной мощности 50 Вт. Габариты дуплексера MDF1-6V позволяют крепить его с радиостанциями в одном корпусе. Однако, стоит заметить, что такие дуплексеры оказываются низкоэффективными в случаях их применения на базовых станциях и в местах с сомнительной ЭМС.

Электрические характеристики
Модель	MDF1-6VH4,5/6	MDF1-6VH6/8	MDF1-6VH8/10	MDF1-6VH-15
Рабочий диапазон частот, МГц	152-174	152-172	152-172	147-168
Потери (с подстройкой) не более, dB	1,3	1,3	1,3	1,3
Разнос TX/RX, МГц	4,5-6	6.8	8.10	10.15
Импеданс, Ом	50	50	50	50
Изоляция не хуже, dB	80	80	80	80
Типовая изоляция, dB	90	90	90	90
КСВ, не хуже	1,5	1,5	1,5	1,5
Проходная мощность, Вт	не более 50	не более 50	не более 50	не более 50
Диапазон рабочих температур с гарантированной стабилизацией, °С	от -30 до +50	от -30 до +50	от -30 до +50	от -30 до +50

Механические характеристики
Модель	MDF1-6VH4,5/6	MDF1-6VH6/8	MDF1-6VH8/10	MDF1-6VH-15
Масса, кг	0,93	0,93	0,93	0,93
Разъем	N-мама	N-мама	N-мама	N-мама
Габариты, мм	225х156х32	225х156х32	225х156х32	225х156х32

Типовые амплитудно-частотные характеристики дуплексеров
MDF1-6VH4.5/6	MDF1-6VH6/8

MDF1-6VH8/10	MDF1-6VH-15

Габаритно-посадочный чертеж
