RigExpert Tiny RS-232-1
Цена: 5000 руб. ЗАКАЗАТЬ

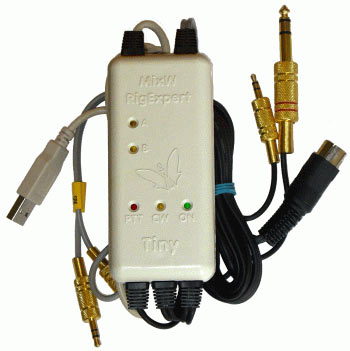

RigExpert Tiny

RigExpert Tiny

Компьютерный интерфейс RigExpert Tiny – это устройство, сочетающее все необходимые функции, простоту использования, отличный дизайн и невысокую стоимость, будет удобно как многим радиолюбителям, увлекающимся цифровыми видами связи, так и работающими традиционными CW и phone.

В функции устройства входят последовательный CAT-порт (управление частотой и режимами работы трансивера при помощи компьютера), второй последовательный порт с выходами PTT (переключение на передачу) и CW (телеграфная манипуляция), а также соединение трансивера со звуковой платой компьютера. Подключение к трансиверу – напрямую, входящими в комплект интерфейса кабелями с соответствующими разъемами. При соединении с компьютером используется его USB-шина, что освобождает разъемы последовательных (COM) портов, которые теперь могут быть задействованы для подключения других устройств. Отдельный источник питания при этом не требуется. Светодиоды на верхней панели позволяют контролировать работу устройства, во многом помогая при настройке программного обеспечения.

Интерфейс полностью совместим со всеми радиолюбительскими программами, работающими в среде Windows 98/ME/2000/XP/2003/Vista/7 – DigiPan, MixW, MMTTY, MMSSTV, Ham Radio Deluxe, DXBase, CQ-Log и десятками других. Кроме того, возможно его использование с операционными системами Linux и MAC OS 8/9/X.
Структурная схема устройства приведена на рисунке слева. Его «сердцем» является микросхема двухпортового USB-конвертора (FT2232C фирмы FTDI). В данном случае, оба ее порта работают в последовательном режиме: один из них служит для приема и передачи сигналов CAT-системы трансивера, через другой на трансивер поступают сигналы PTT и CW. После подключения устройства к компьютеру и установки необходимых драйверов программам будут доступны два «виртуальных» последовательных порта (к примеру, COM5 и COM6).

Модель RS-232-1 подходит для трансиверов:

Yaesu FT-1000MP, FT-1000MP MARK V, FT-2000, FTdx5000, FTdx-9000D (в трансивере включить режим PKT)

Схема:

Разъем Тип Описание
USB USB-A Разъем USB
SPK 3.5 mm Выход звуковой карты (динамики или линейный выход)
MIC 3.5 mm Вход звуковой карты (микрофон или линейный вход)
CW 6 mm Вход CW KEY трансивера
COM DB-9F Разъем COM трансивера
PKT DIN-5 Разъем PACKET трансивера
