ECD-1004B
Цена: 118800 руб. ЗАКАЗАТЬ

3

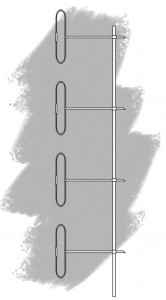

Антенна с круговой диаграммой направленности ЕСD1004B предназначена для использования с радиовещательными передатчиками диапазона 88-108 мГц мощностью до 2 кВт и представляет собой синфазную антенную систему из четырех линейно расположенных вертикальных полуволновых петлевых вибраторов. Конструкция антенны позволяет обеспечить формирование диаграммы направленности различного типа путем изменения расположения элементов антенны относительно мачты.

Элементы антенны изготовлены из высокопрочных материалов и покрыты специальным полимерным покрытием, что обеспечивает высокую устойчивость к воздействию коррозии, ультрафиолетового излучения и кислотных осадков. Применение специальных технологий и материалов для обеспечения защиты электрических соединений антенно-фидерной системы от атмосферных осадков и воздействия агрессивных внешних сред позволяет обеспечить длительное функционирование антенн ECD. В комплект поставки входит крепежный комплект для монтажа антенны на мачте, подключение фидера осуществляется через разъем N-типа (возможность установки разъемов иных типов оговаривается при заказе).

Антенна с круговой диаграммой направленности ЕСD1004B применяется, когда требуется создать уверенное радиопокрытие в городской застройке. Антенна имеет низкие углы излучения в вертикальной плоскости, что позволяет эффективно использовать мощность радиовещательного передатчика. Возможность формирования максимума диаграммы направленности в горизонтальной плоскости используется, если место установки антенны находится не в центре города. В этом случае диаграмма направленности в горизонтальной плоскости устанавливается так, что бы максимум излучения был в сторону центра города.12

Диаграмма направленности4
