Работа этой многодиапазонной антенны основана на использовании принципа параллельного сложения нескольких резонансных излучателей. То есть, когда передатчик излучает сигнал одной частоты, то на него откликается и излучает в эфир только один из 7-ми резонаторов.

Электрическая длина самих резонаторов чуть меньше 1/2 волны и они расположены над емкостной юбкой из противовесов. Надо сказать, что это не привычные 1/4 волновые резонансные противовесы, а более короткие проводники. Они необходимы лишь для создания некого экрана, образа «земли».

Для высокоомных излучателей таких размеров вполне достаточно. Излучатель такого типа имеет достаточно широкополосную характеристику импеданса при Z=500-800 Ом и некоторой реактивности.

* Допустимая мощность антенны определяется временем работы на передачу, видом излучения, частотой излучения, КСВ и окружающей температурой.

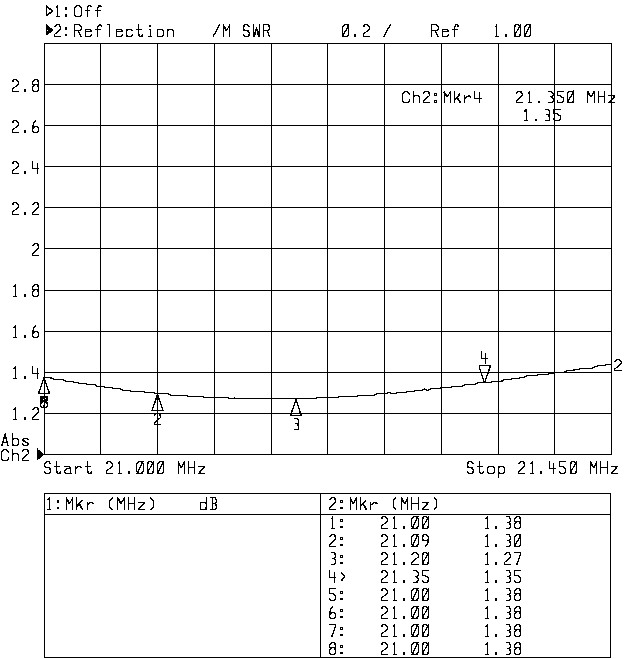

Графики КСВ
7		10		14		18
21		24		28		7 -28
