Radial BR-2000-1
Уточните цену по телефону ЗАКАЗАТЬ

BR-2000-1

Балун, а по-русски симметрирующий трансформатор, предназначен для трансформации высокого сопротивления антенны в стандартный импеданс 50 Ом с одновременной симметрией токов. Это устройство необходимо для обеспечения предсказуемой диаграммы направленности антенны, устраняя излучение кабелем, что в свою очередь снижает уровень помех. В режиме приема балун устраняет «антенный эффект» кабеля значительно снижает уровень бытовых помех.

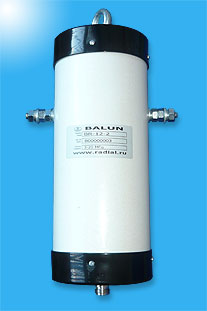

Симметрирующий трансформатор (балун) выполнен на ферритовых «биноклях». Он тщательно защищён от влаги благодаря стеклопластиковому чехлу. Внизу, около разъёма, дренажное отверстие обеспечивает сток конденсата и продувку внутренностей устройства.
Балуны для профессиональной радиосвязи выполнены с запасом надежности по мощности. Выходные винты изготовлены из нержавеющей стали. Обычно эти устройства снабжаются разъемами типа SO-239, хотя по отдельному запросу могут применяться и другие типы разъемов.

Балун Radial BR-2000-1 (симметрирующий трансформатор) предназначен для трансформации высокого сопротивления антенны в стандартный импеданс 50 Ом с одновременной симметрией токов. Это устройство необходимо для обеспечения предсказуемой диаграммы направленности антенны, устраняя излучение кабелем, что в свою очередь снижает уровень помех. В режиме приема балун устраняет «антенный эффект» кабеля значительно снижает уровень бытовых помех.

Симметрирующий трансформатор (балун) выполнен на ферритовых «биноклях». Он тщательно защищён от влаги благодаря стеклопластиковому чехлу. Внизу, около разъёма, дренажное отверстие обеспечивает сток конденсата и продувку внутренностей устройства.

Балуны для профессиональной радиосвязи выполнены с запасом надежности по мощности. Выходные винты изготовлены из нержавеющей стали. Обычно эти устройства снабжаются разъемами типа SO-239, хотя по отдельному запросу могут применяться и другие типы разъемов.

Схема крепежа балуна

BR-2000-1_sc

График КСВ балуна BR-2000

BR-2000-1_SWR

Если Вы любитель самостоятельно мастерить антенны для своей коротковолновой радиостанции, то балуны от Радиала- то что нужно! Диапазон их применения достаточно широк.

BR-2000-1 Inverted V, полуволновые диполи, Yagi, 2 el.Quads
BR-2000-2,5 OCF антенны , 1 el. Quad, W3DZZ
BR-2000-4 Windom, Delta
BR-2000-6 Windom, Delta, петлевой полуволновый диполь
BR-2000-9 апериодические антенны бегущей волны
BR-2000-11 T2FD, ромб
BR-2000-16 T2FD, Flag, K9AY, Long Wire
