Антенна Radial LA-KW широкополосная быстроразворачиваемая, тактическая КВ антенна предназначена для работы коротковолновой радиостанции в полевых условиях. Может применяться в составе спасательных и противопожарных отрядов, лесной службе, геологической разведке и т.п.

Антенна представляет собой проволочный излучатель длиной 27 метров, нагруженный с одного конца на безындукционный резистор 450 Ом, а с другого подключается к радиостанции через трансформатор 1:9.

Центр излучателя приподнят над землей на высоту около 4,5 метров, а концы крепятся через изоляторы к забиваемым в грунт уголковым алюминиевым кольям.

К каждому колу крепятся по три противовеса, которые равномерно располагаются по поверхности земли. Так же к этим кольям крепятся трансформатор и резистор (нагрузка).

В случае развёртывания антенны в каменистой местности или городских условиях на асфальте, допускается колья класть прямо на твёрдую поверхность и прижимать чем-нибудь тяжёлым.

Радиостанция подключается к антенне с помощью коаксиального кабеля.. Максимум излучения диаграммы направленности приходится на направление в сторону нагрузки.

* Так как антенна апериодическая, т.е. не резонансная, то диапазон ее работы определяется не качеством согласования, а эффективностью. Поэтому рабочей на участке 2-3 МГц ее можно назвать условно, так как ее длина составит всего 0,2 l. На частотах выше 3 МГц эта антенна имеет уже хорошую эффективность.

** В связи с тем, что в составе антенны имеется нагрузка мощностью 30 Вт и на ней выделяется около 30% от подводимой, то максимальной подводимой мощностью будет около 100 Вт.

Диаграмма направленности LA-KW

3 Мгц
Диаграмма в E-плоскости для горизонтальной поляризации	Диаграмма в H-плоскости для горизонтальной поляризации	Диаграмма в E-плоскости для вертикальной поляризации	Диаграмма в H-плоскости для вертикальной поляризации

4 Мгц
Диаграмма в E-плоскости для горизонтальной поляризации	Диаграмма в H-плоскости для горизонтальной поляризации	Диаграмма в E-плоскости для вертикальной поляризации	Диаграмма в H-плоскости для вертикальной поляризации

5 Мгц
Диаграмма в E-плоскости для горизонтальной поляризации	Диаграмма в H-плоскости для горизонтальной поляризации	Диаграмма в E-плоскости для вертикальной поляризации	Диаграмма в H-плоскости для вертикальной поляризации

6 Мгц
Диаграмма в E-плоскости для горизонтальной поляризации	Диаграмма в H-плоскости для горизонтальной поляризации	Диаграмма в E-плоскости для вертикальной поляризации	Диаграмма в H-плоскости для вертикальной поляризации

7 Мгц
Диаграмма в E-плоскости для горизонтальной поляризации	Диаграмма в H-плоскости для горизонтальной поляризации	Диаграмма в E-плоскости для вертикальной поляризации	Диаграмма в H-плоскости для вертикальной поляризации

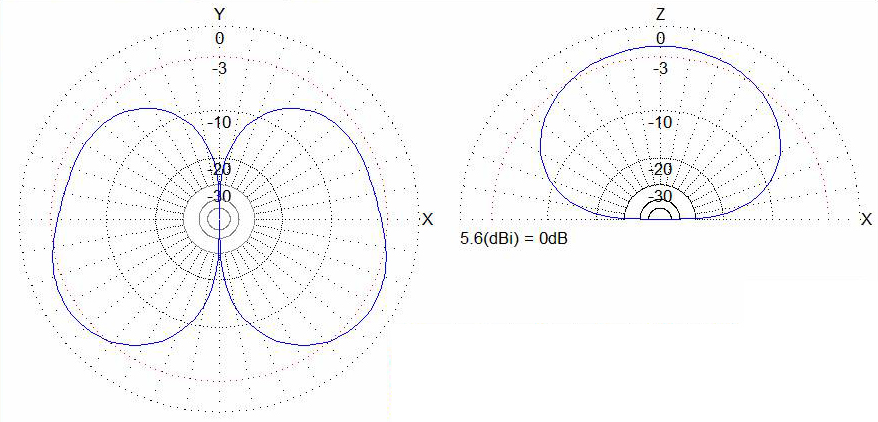

8 Мгц
Диаграмма в E-плоскости для горизонтальной поляризации	Диаграмма в H-плоскости для горизонтальной поляризации	Диаграмма в E-плоскости для вертикальной поляризации	Диаграмма в H-плоскости для вертикальной поляризации
